Čep z nerezové oceli 1.4542.

Držadlo tlakově litý hliníkový odlitek EN-AC 46000.

Pojistka hliník EN-AW 2024 T4.

Kuličky z nerezové oceli 1.4125.

Tlačná pružina z nerezové oceli.

Čep kalený min. 40 HRC a pasivovaný.
Držadlo černé, eloxované.
Pojistka modrá, eloxovaná.
Kuličky kalené 58 +4 HRC a pasivované.
Tlačná pružina pasivovaná.

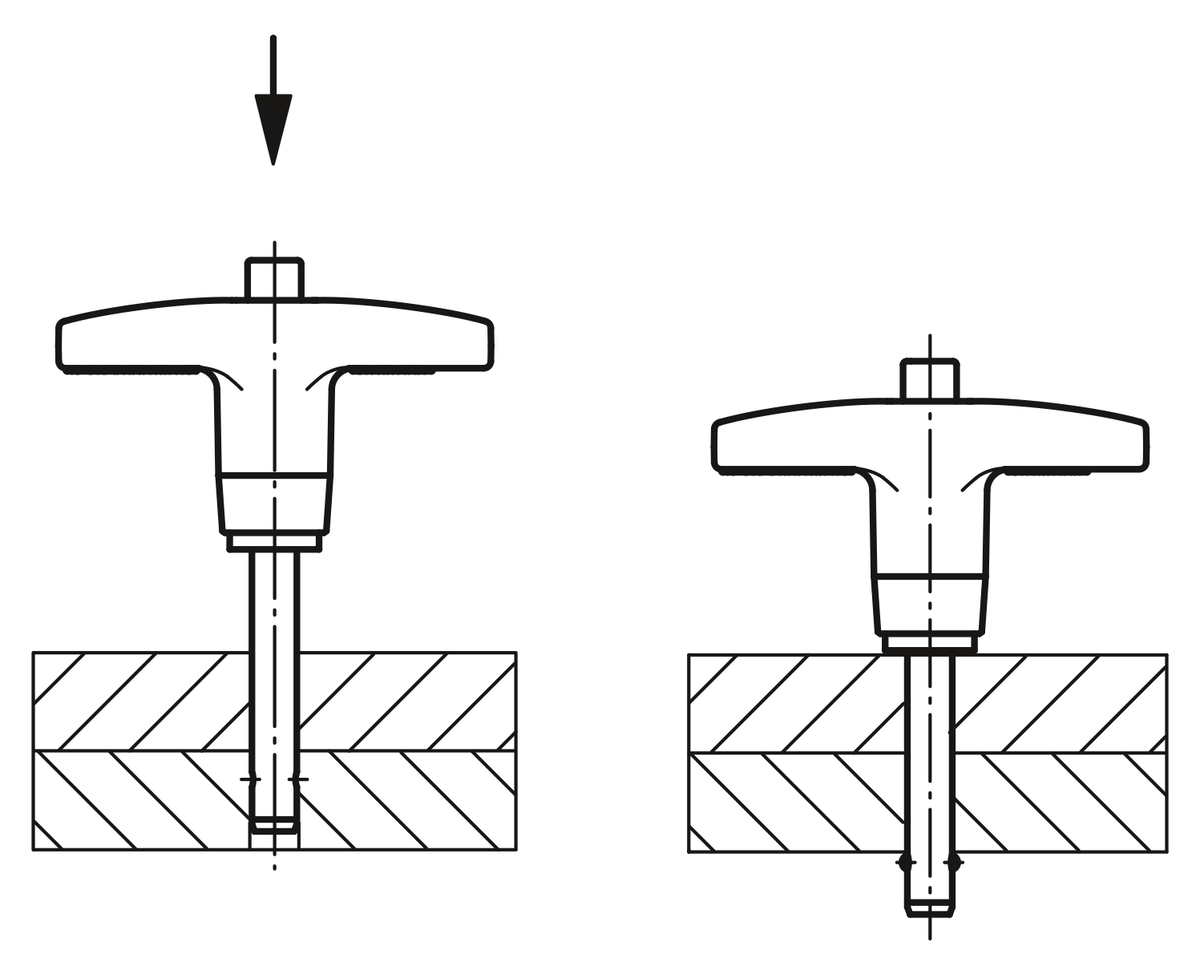

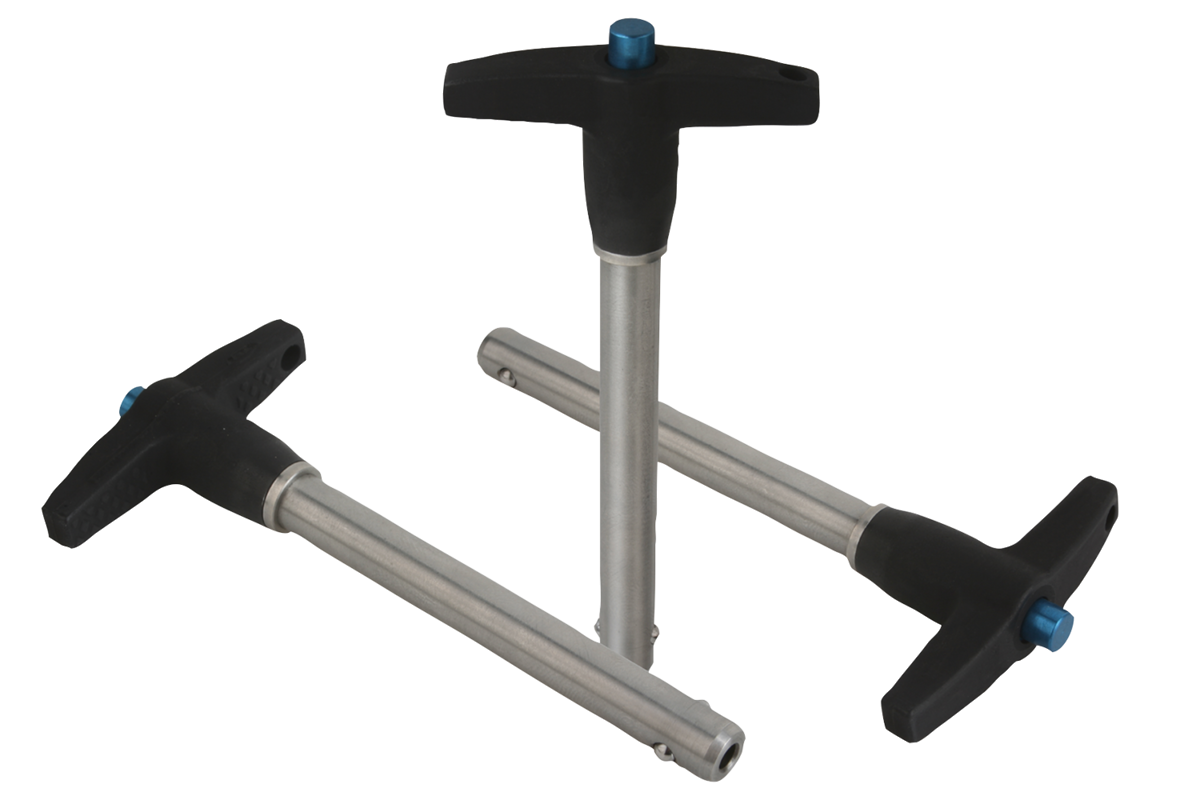

Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení dílů a obrobků. Stisknutím tlačítka je možné obě kuličky odblokovat a tím uvolnit spojované díly. Pokud se tlačítko povolí, zablokují kuličky spojení bezpečně a neuvolnitelně. Dle potřeby lze fixační čepy s kuličkou opatřit přídržným lankem.

Čep z vysoce pevnostní nerezové vytvrzené oceli připouští extrémní zatížení při optimální ochraně proti opotřebení.

Pevnost ve střihu, dvoubodová (F) = S · τ aB max.

Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti.
Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.

Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.

Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.
