Palety, šedá litina s T drážkami
K0806

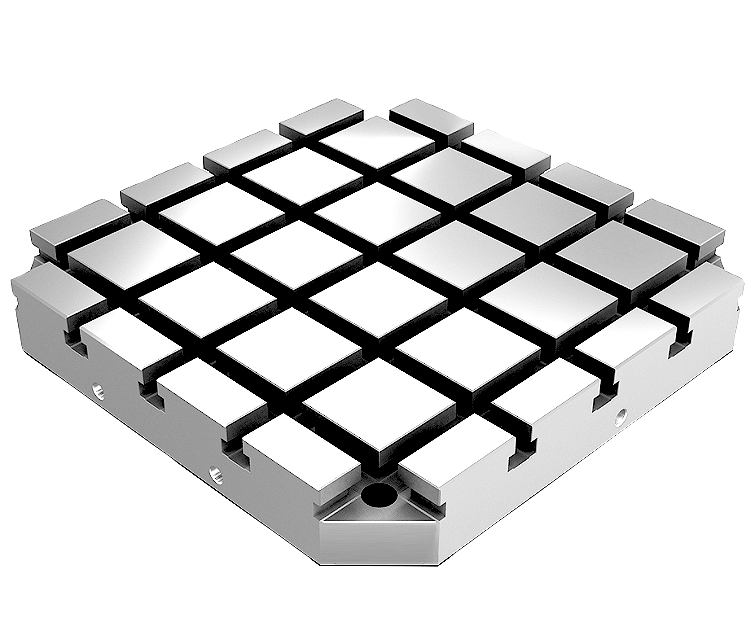

Palety, šedá litina s T drážkami

zpět

Popis zboží/obrázky produktu

PopisMateriál:GJL 300.Provedení: Dosedací a upínací plochy broušené.Upozornění:Palety s T-drážkami se používají k namontování modulárních přípravků. Tyto palety se umísťují a připevňují přímo na strojní stoly.
Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Palety jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a strojní stoly podle JIS6337-1980.
Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem s vodícími vložkami do T-drážky pro přepravu.
Další rozměry na poptávku.
Odkaz na výkres:
1) Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list K0806 Palety, šedá litina s T drážkami 323 kB

Výkresy

Palety, šedá litina s T drážkami
Palety, šedá litina s T drážkami

Výběr/filtr zboží

Objednací čísloLH

D3D4L2L3L4L5L6L7L9L10Šířka
drážky
NL=počet
montážních
otvorů
NB=počet
montážních
otvorů
CADPřís.CenaObjednat
K0806.314404040060M16M123203002002001505580-1444 40 977,30 CZK
K0806.314505050060M16M12400200-25020075100-1444 53 944,80 CZK
K0806.314636363060M16M16500400200315200100125-1444 73 655,40 CZK
K0806.314808080060M16M166406004004003001351603201444 107 370,90 CZK
K0806.318404040075M16M123203002002001505580-1844 42 533,40 CZK
K0806.318505050075M16M12400200-25020075100-1844 56 019,60 CZK
K0806.318636363075M16M16500400200315200100125-1844 77 286,30 CZK
K0806.318808080075M16M166406004004003001351603201844 111 520,50 CZK
