K1730Čtvrtinové otočné uzávěry |
zpět |
|
|

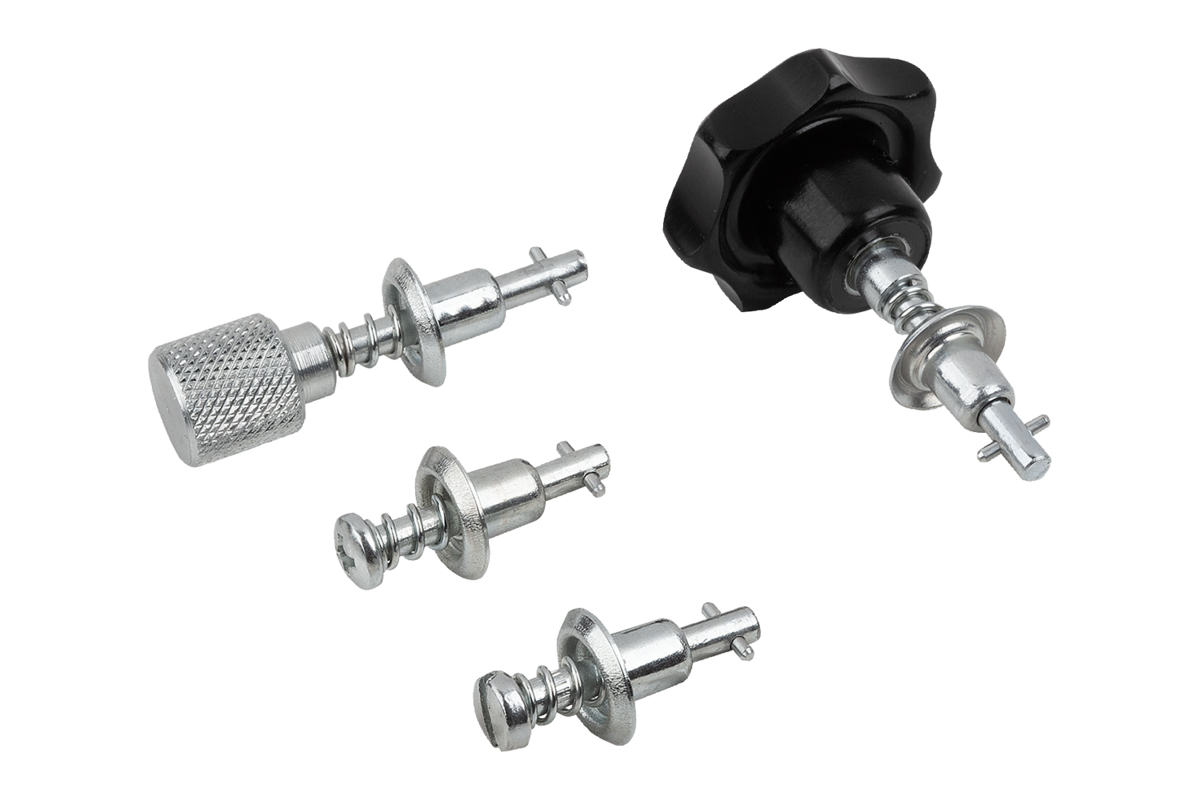

PopisMateriál:Ocel.Provedení: Pozinkováno.Upozornění:Čtvrtinové otočné uzávěry pro bezpečné držení a uzavírání klapek, vík nádrží, krytů strojů a podobně. Uzávěr se zavírá a otevírá otočením o 90°. Přitom se tak zvaný příčný kolík v uzavíracím čepu posune přes křivku ve spodním uzavíracím dílu a napne tak pružinu. V koncovém bodě křivky se nachází malé prohloubení, do kterého zapadne křížový kolík. Předpínací síla uzávěru vytvářená pružinou zajišťuje, že spoj zůstane uzavřený a je zabezpečen proti vibracím.
Všechny součásti uzavíracího systému (uzavírací čep, přídržná podložka a spodní uzavírací díl) jsou spojeny s krytem, resp. s rámem, aby se nemohly ztratit.
Ovládání se provádí pomocí drážky, křížové drážky nebo bez použití nářadí pomocí rýhovaného úchytu / hvězdicového úchytu.
Čtvrtinový otočný uzávěr se vždy skládá z 1/4 otočného uzávěru, přídržné podložky a spodního uzavíracího dílu.Technické údaje:Maximální tahová síla 1300 N.Montáž:Do krytu se vyvrtá otvor 8 mm, prostrčí se čep s příčným kolíkem a ze zadní strany se zajistí přídržnou podložkou. V rámu se vyvrtá středový otvor 13 mm a dva upevňovací otvory podle děrové šablony spodního dílu.Příslušenství:Přídržné podložky K1731. Spodní uzavírací díly K1732.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

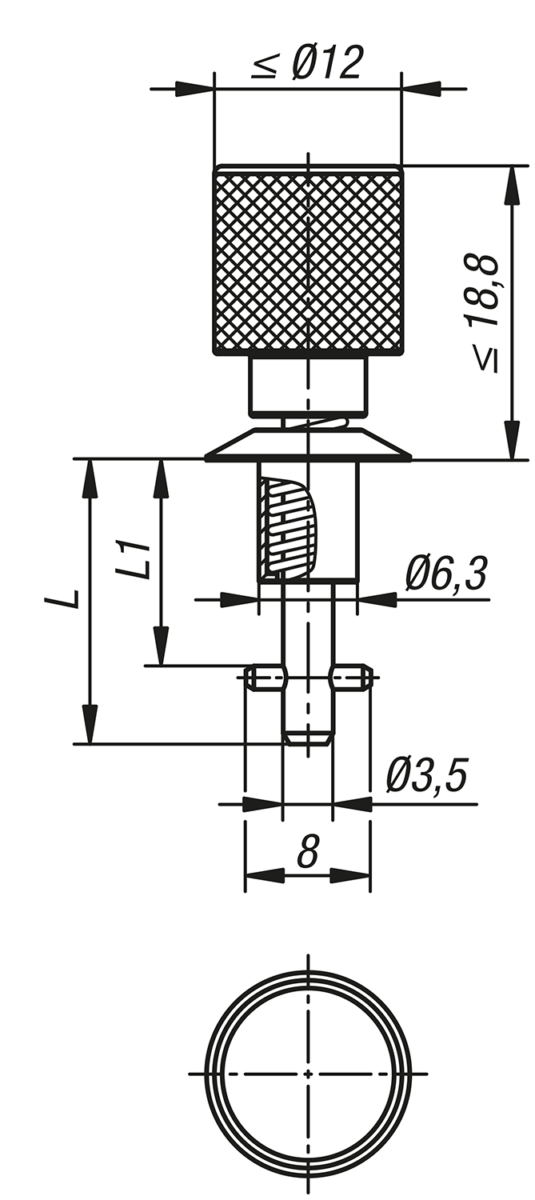

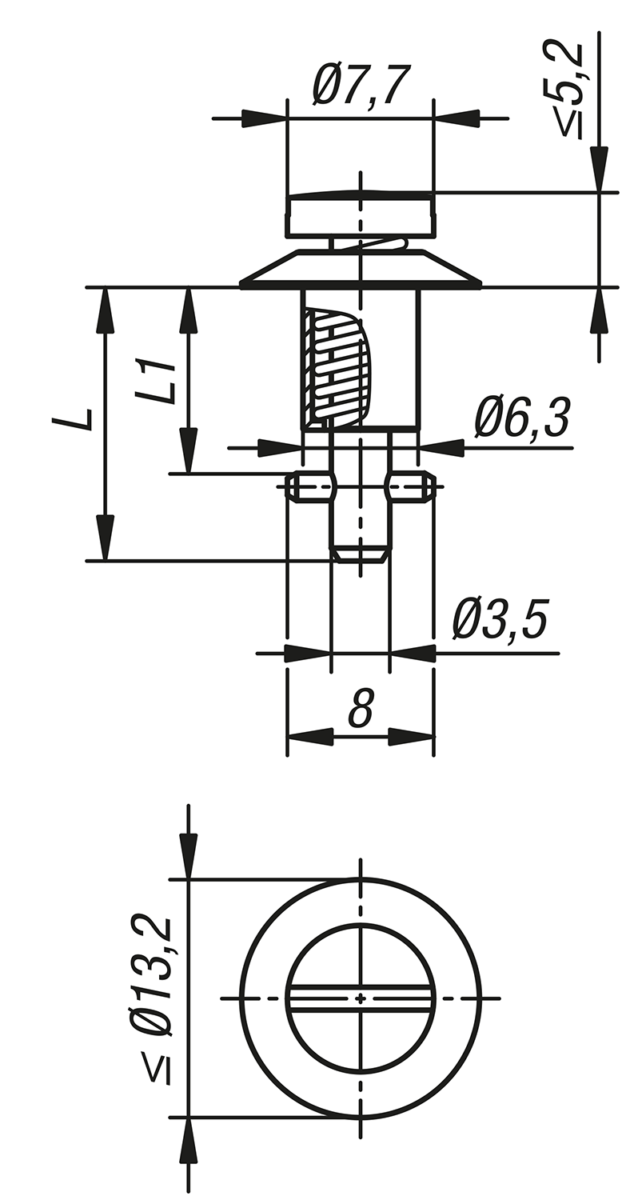

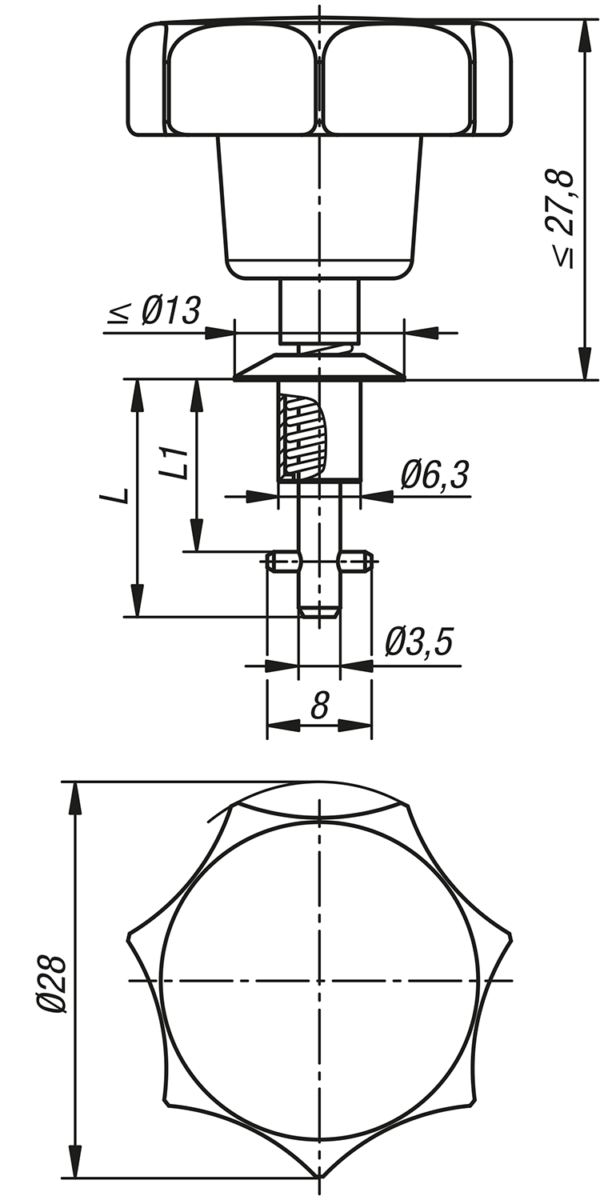

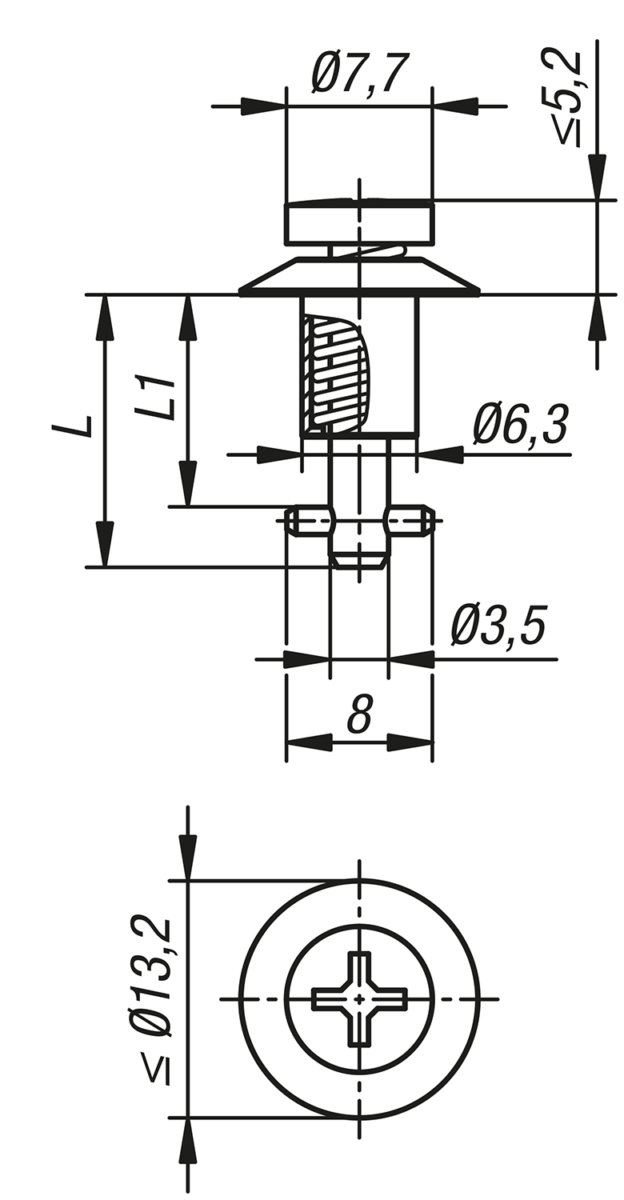

Výkresy (celkový přehled) |
Objednací číslo | A | L | L1 | CAD | Přís. | Cena | Objednat |
---|
K1730.111015 | 0,75 - 1,50 | 14,95 | 10,15 |  | | 66,64 CZK | | K1730.111090 | 1,50 - 2,25 | 14,95 | 10,9 |  | | 66,64 CZK | | K1730.111165 | 2,25 - 3,00 | 14,95 | 11,65 |  | | 66,64 CZK | | K1730.111240 | 3,00 - 3,75 | 17,2 | 12,4 |  | | 66,64 CZK | | K1730.111315 | 3,75 - 4,50 | 17,2 | 13,15 |  | | 66,64 CZK | | K1730.111390 | 4,50 - 5,25 | 17,2 | 13,9 |  | | 66,64 CZK | | K1730.111465 | 5,25 - 6,00 | 19,45 | 14,65 |  | | 66,64 CZK | | K1730.111540 | 6,00 - 6,75 | 19,45 | 15,4 |  | | 66,64 CZK | | K1730.111615 | 6,75 - 7,50 | 19,45 | 16,15 |  | | 66,64 CZK | | K1730.111690 | 7,50 - 8,25 | 21,7 | 16,9 |  | | 66,64 CZK | | K1730.111765 | 8,25 - 9,00 | 21,7 | 17,65 |  | | 66,64 CZK | | K1730.111840 | 9,00 - 9,75 | 21,7 | 18,4 |  | | 66,64 CZK | | K1730.111915 | 9,75 - 10,50 | 23,95 | 19,15 |  | | 66,64 CZK | | K1730.111990 | 10,50 - 11,25 | 23,95 | 19,9 |  | | 66,64 CZK | | K1730.112065 | 11,25 - 12,00 | 23,95 | 20,65 |  | | 66,64 CZK | | K1730.112140 | 12,00 - 12,75 | 26,2 | 21,4 |  | | 66,64 CZK | | K1730.112215 | 12,75 - 13,50 | 26,2 | 22,15 |  | | 66,64 CZK | | K1730.112290 | 13,50 - 14,25 | 26,2 | 22,9 |  | | 66,64 CZK | | K1730.112365 | 14,25 - 15,00 | 28,45 | 23,65 |  | | 66,64 CZK | | K1730.112440 | 15.00 - 15,75 | 28,45 | 24,4 |  | | 66,64 CZK | | K1730.112515 | 15,75 - 16,50 | 28,45 | 25,15 |  | | 66,64 CZK | | K1730.112590 | 16,50 - 17,25 | 30,7 | 25,9 |  | | 66,64 CZK | | K1730.112665 | 17,25 - 18,00 | 30,7 | 26,65 |  | | 66,64 CZK | | K1730.112740 | 18,00 - 18,75 | 30,7 | 27,4 |  | | 66,64 CZK | | K1730.112815 | 18,75 - 19,50 | 32,95 | 28,15 |  | | 66,64 CZK | | K1730.112890 | 19,50 - 20,25 | 32,95 | 28,9 |  | | 66,64 CZK | | K1730.112965 | 20,25 - 21 | 32,95 | 29,65 |  | | 66,64 CZK | |
|
Objednací číslo | A | L | L1 | CAD | Přís. | Cena | Objednat |
---|
K1730.211015 | 0,75 - 1,50 | 14,95 | 10,15 |  | | 66,64 CZK | | K1730.211090 | 1,50 - 2,25 | 14,95 | 10,9 |  | | 66,64 CZK | | K1730.211165 | 2,25 - 3,00 | 14,95 | 11,65 |  | | 66,64 CZK | | K1730.211240 | 3,00 - 3,75 | 17,2 | 12,4 |  | | 66,64 CZK | | K1730.211315 | 3,75 - 4,50 | 17,2 | 13,15 |  | | 66,64 CZK | | K1730.211390 | 4,50 - 5,25 | 17,2 | 13,9 |  | | 66,64 CZK | | K1730.211465 | 5,25 - 6,00 | 19,45 | 14,65 |  | | 66,64 CZK | | K1730.211540 | 6,00 - 6,75 | 19,45 | 15,4 |  | | 66,64 CZK | | K1730.211615 | 6,75 - 7,50 | 19,45 | 16,15 |  | | 66,64 CZK | | K1730.211690 | 7,50 - 8,25 | 21,7 | 16,9 |  | | 66,64 CZK | | K1730.211765 | 8,25 - 9,00 | 21,7 | 17,65 |  | | 66,64 CZK | | K1730.211840 | 9,00 - 9,75 | 21,7 | 18,4 |  | | 66,64 CZK | | K1730.211915 | 9,75 - 10,50 | 23,95 | 19,15 |  | | 66,64 CZK | | K1730.211990 | 10,50 - 11,25 | 23,95 | 19,9 |  | | 66,64 CZK | | K1730.212065 | 11,25 - 12,00 | 23,95 | 20,65 |  | | 66,64 CZK | | K1730.212140 | 12,00 - 12,75 | 26,2 | 21,4 |  | | 66,64 CZK | | K1730.212215 | 12,75 - 13,50 | 26,2 | 22,15 |  | | 66,64 CZK | | K1730.212290 | 13,50 - 14,25 | 26,2 | 22,9 |  | | 66,64 CZK | | K1730.212365 | 14,25 - 15,00 | 28,45 | 23,65 |  | | 66,64 CZK | | K1730.212440 | 15.00 - 15,75 | 28,45 | 24,4 |  | | 66,64 CZK | | K1730.212515 | 15,75 - 16,50 | 28,45 | 25,15 |  | | 66,64 CZK | | K1730.212590 | 16,50 - 17,25 | 30,7 | 25,9 |  | | 66,64 CZK | | K1730.212665 | 17,25 - 18,00 | 30,7 | 26,65 |  | | 66,64 CZK | | K1730.212740 | 18,00 - 18,75 | 30,7 | 27,4 |  | | 66,64 CZK | | K1730.212815 | 18,75 - 19,50 | 32,95 | 28,15 |  | | 66,64 CZK | | K1730.212890 | 19,50 - 20,25 | 32,95 | 28,9 |  | | 66,64 CZK | | K1730.212965 | 20,25 - 21 | 32,95 | 29,65 |  | | 66,64 CZK | |
|
Objednací číslo | A | L | L1 | CAD | Přís. | Cena | Objednat |
---|
K1730.311315 | 0,75 - 1,50 | 18,15 | 13,15 |  | | 133,85 CZK | | K1730.311390 | 1,50 - 2,25 | 18,15 | 13,9 |  | | 133,85 CZK | | K1730.311465 | 2,25 - 3,00 | 18,15 | 14,65 |  | | 133,85 CZK | | K1730.311540 | 3,00 - 3,75 | 20,4 | 15,4 |  | | 133,85 CZK | | K1730.311615 | 3,75 - 4,50 | 20,4 | 16,15 |  | | 133,85 CZK | | K1730.311690 | 4,50 - 5,25 | 20,4 | 16,9 |  | | 133,85 CZK | | K1730.311765 | 5,25 - 6,00 | 22,65 | 17,65 |  | | 133,85 CZK | | K1730.311840 | 6,00 - 6,75 | 22,65 | 18,4 |  | | 133,85 CZK | | K1730.311915 | 6,75 - 7,50 | 22,65 | 19,15 |  | | 133,85 CZK | | K1730.311990 | 7,50 - 8,25 | 24,9 | 19,9 |  | | 133,85 CZK | | K1730.312065 | 8,25 - 9,00 | 24,9 | 20,65 |  | | 133,85 CZK | | K1730.312140 | 9,00 - 9,75 | 24,9 | 21,4 |  | | 133,85 CZK | | K1730.312215 | 9,75 - 10,50 | 27,15 | 22,15 |  | | 133,85 CZK | | K1730.312290 | 10,50 - 11,25 | 27,15 | 22,9 |  | | 133,85 CZK | | K1730.312365 | 11,25 - 12,00 | 27,15 | 23,65 |  | | 133,85 CZK | | K1730.312440 | 12,00 - 12,75 | 29,4 | 24,4 |  | | 133,85 CZK | | K1730.312515 | 12,75 - 13,50 | 29,4 | 25,15 |  | | 133,85 CZK | | K1730.312590 | 13,50 - 14,25 | 29,4 | 25,9 |  | | 133,85 CZK | | K1730.312665 | 14,25 - 15,00 | 31,65 | 26,65 |  | | 133,85 CZK | | K1730.312740 | 15.00 - 15,75 | 31,65 | 27,4 |  | | 133,85 CZK | | K1730.312815 | 15,75 - 16,50 | 31,65 | 28,15 |  | | 133,85 CZK | | K1730.312890 | 16,50 - 17,25 | 33,9 | 28,9 |  | | 133,85 CZK | | K1730.312965 | 17,25 - 18,00 | 33,9 | 29,65 |  | | 133,85 CZK | | K1730.313040 | 18,00 - 18,75 | 33,9 | 30,4 |  | | 133,85 CZK | | K1730.313115 | 18,75 - 19,50 | 36,15 | 31,15 |  | | 133,85 CZK | | K1730.313190 | 19,50 - 20,25 | 36,15 | 31,9 |  | | 133,85 CZK | | K1730.313265 | 20,25 - 21 | 36,15 | 32,65 |  | | 133,85 CZK | |
|
Objednací číslo | A | L | L1 | CAD | Přís. | Cena | Objednat |
---|
K1730.411315 | 0,75 - 1,50 | 18,15 | 13,15 |  | | 133,85 CZK | | K1730.411390 | 1,50 - 2,25 | 18,15 | 13,9 |  | | 133,85 CZK | | K1730.411465 | 2,25 - 3,00 | 18,15 | 14,65 |  | | 133,85 CZK | | K1730.411540 | 3,00 - 3,75 | 20,4 | 15,4 |  | | 133,85 CZK | | K1730.411615 | 3,75 - 4,50 | 20,4 | 16,15 |  | | 133,85 CZK | | K1730.411690 | 4,50 - 5,25 | 20,4 | 16,9 |  | | 133,85 CZK | | K1730.411765 | 5,25 - 6,00 | 22,65 | 17,65 |  | | 133,85 CZK | | K1730.411840 | 6,00 - 6,75 | 22,65 | 18,4 |  | | 133,85 CZK | | K1730.411915 | 6,75 - 7,50 | 22,65 | 19,15 |  | | 133,85 CZK | | K1730.411990 | 7,50 - 8,25 | 24,9 | 19,9 |  | | 133,85 CZK | | K1730.412065 | 8,25 - 9,00 | 24,9 | 20,65 |  | | 133,85 CZK | | K1730.412140 | 9,00 - 9,75 | 24,9 | 21,4 |  | | 133,85 CZK | | K1730.412215 | 9,75 - 10,50 | 27,15 | 22,15 |  | | 133,85 CZK | | K1730.412290 | 10,50 - 11,25 | 27,15 | 22,9 |  | | 133,85 CZK | | K1730.412365 | 11,25 - 12,00 | 27,15 | 23,65 |  | | 133,85 CZK | | K1730.412440 | 12,00 - 12,75 | 29,4 | 24,4 |  | | 133,85 CZK | | K1730.412515 | 12,75 - 13,50 | 29,4 | 25,15 |  | | 133,85 CZK | | K1730.412590 | 13,50 - 14,25 | 29,4 | 25,9 |  | | 133,85 CZK | | K1730.412665 | 14,25 - 15,00 | 31,65 | 26,65 |  | | 133,85 CZK | | K1730.412740 | 15.00 - 15,75 | 31,65 | 27,4 |  | | 133,85 CZK | | K1730.412815 | 15,75 - 16,50 | 31,65 | 28,15 |  | | 133,85 CZK | | K1730.412890 | 16,50 - 17,25 | 33,9 | 28,9 |  | | 133,85 CZK | | K1730.412965 | 17,25 - 18,00 | 33,9 | 29,65 |  | | 133,85 CZK | | K1730.413040 | 18,00 - 18,75 | 33,9 | 30,4 |  | | 133,85 CZK | | K1730.413115 | 18,75 - 19,50 | 36,15 | 31,15 |  | | 133,85 CZK | | K1730.413190 | 19,50 - 20,25 | 36,15 | 31,9 |  | | 133,85 CZK | | K1730.413265 | 20,25 - 21 | 36,15 | 32,65 |  | | 133,85 CZK | |
|
|
Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
