Upínací páky s vnějším závitem a zesilovačem upínací síly
K1599

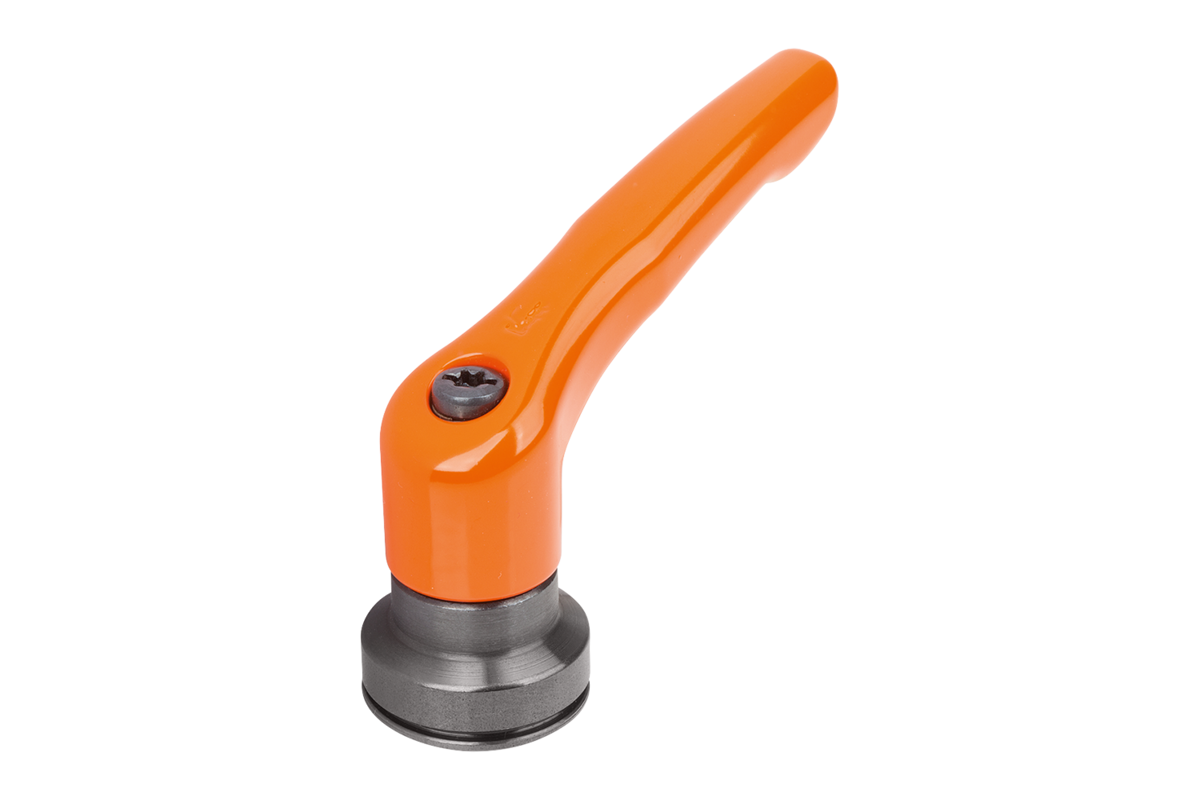

Upínací páky s vnějším závitem a zesilovačem upínací síly

zpět

Popis zboží/obrázky produktu

PopisPopis výrobku:U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %.

Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla.

Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost.

Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.

Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál:Ovládací úchyt ze zinkové slitiny podle DIN EN 12844.
Ocelové části třídy pevnosti 5.8.
Provedení: Ovládací úchyt potažený umělou hmotou nebo chromována do vysokého lesku.
Ocelové části, brynýrované.
Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Upozornění:Sériově se dodává:

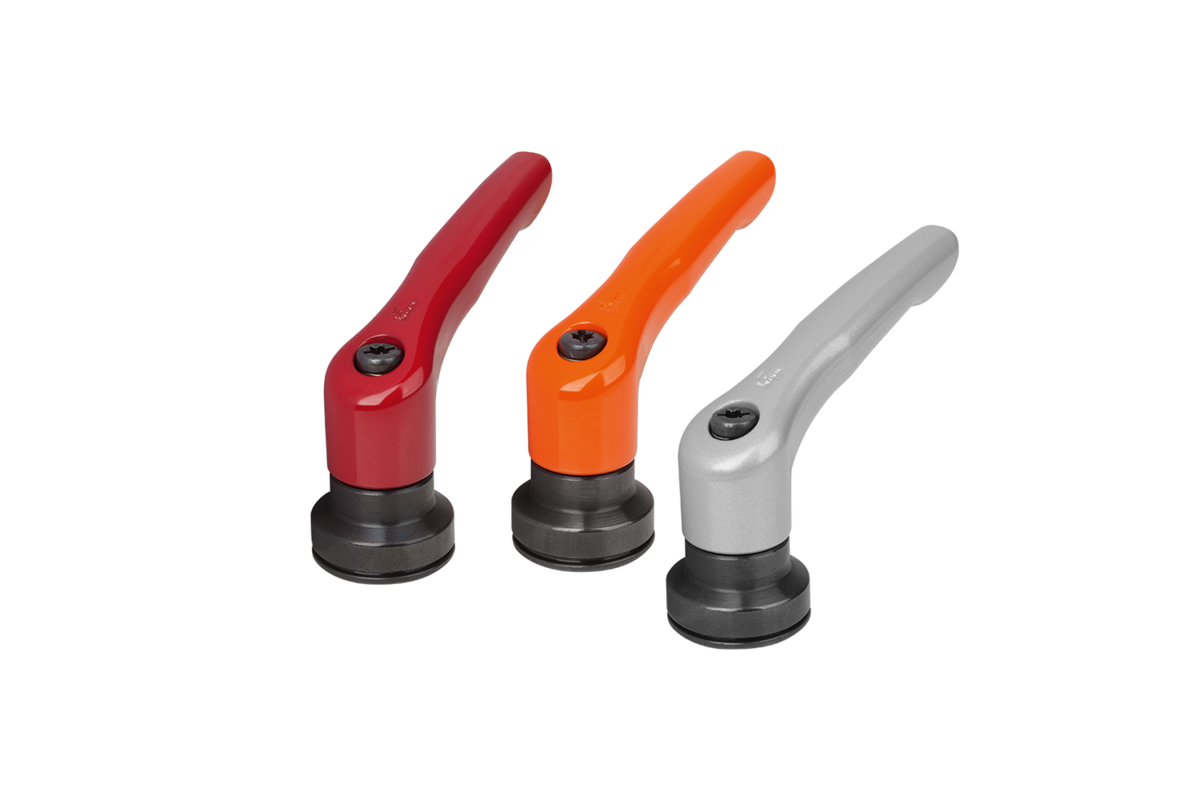

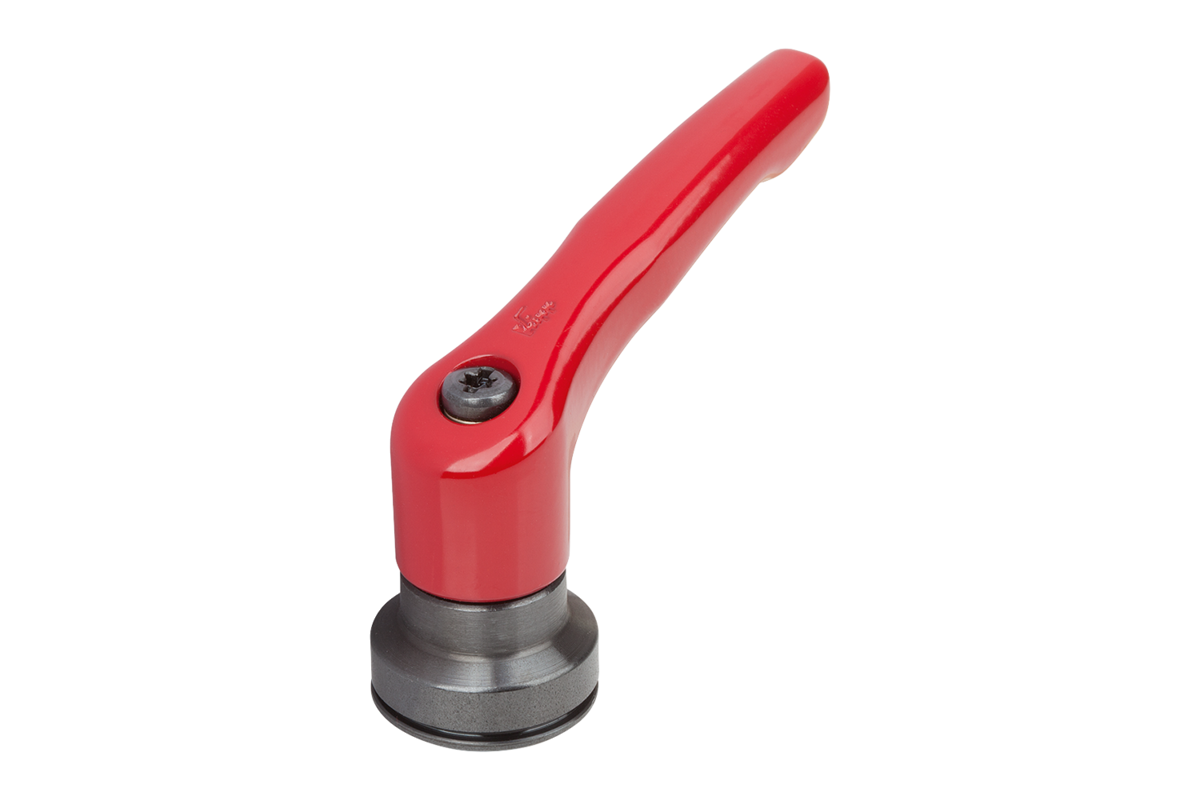

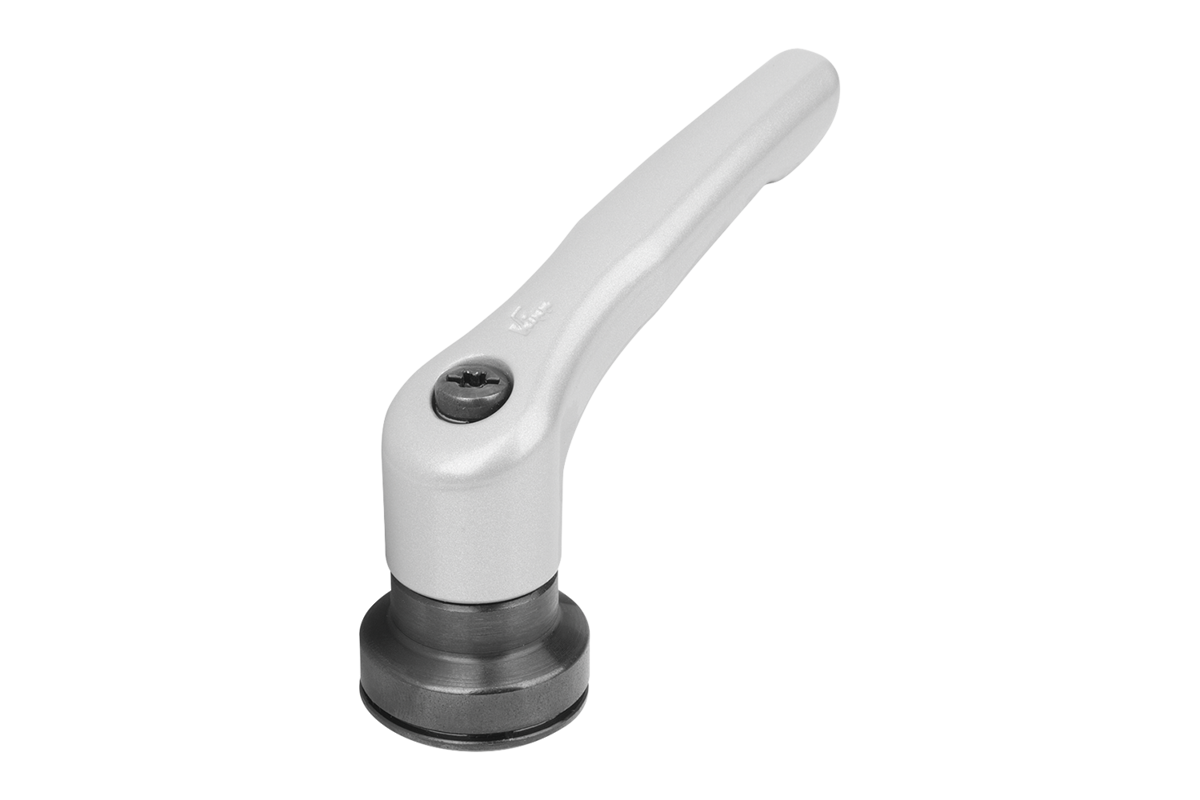

černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

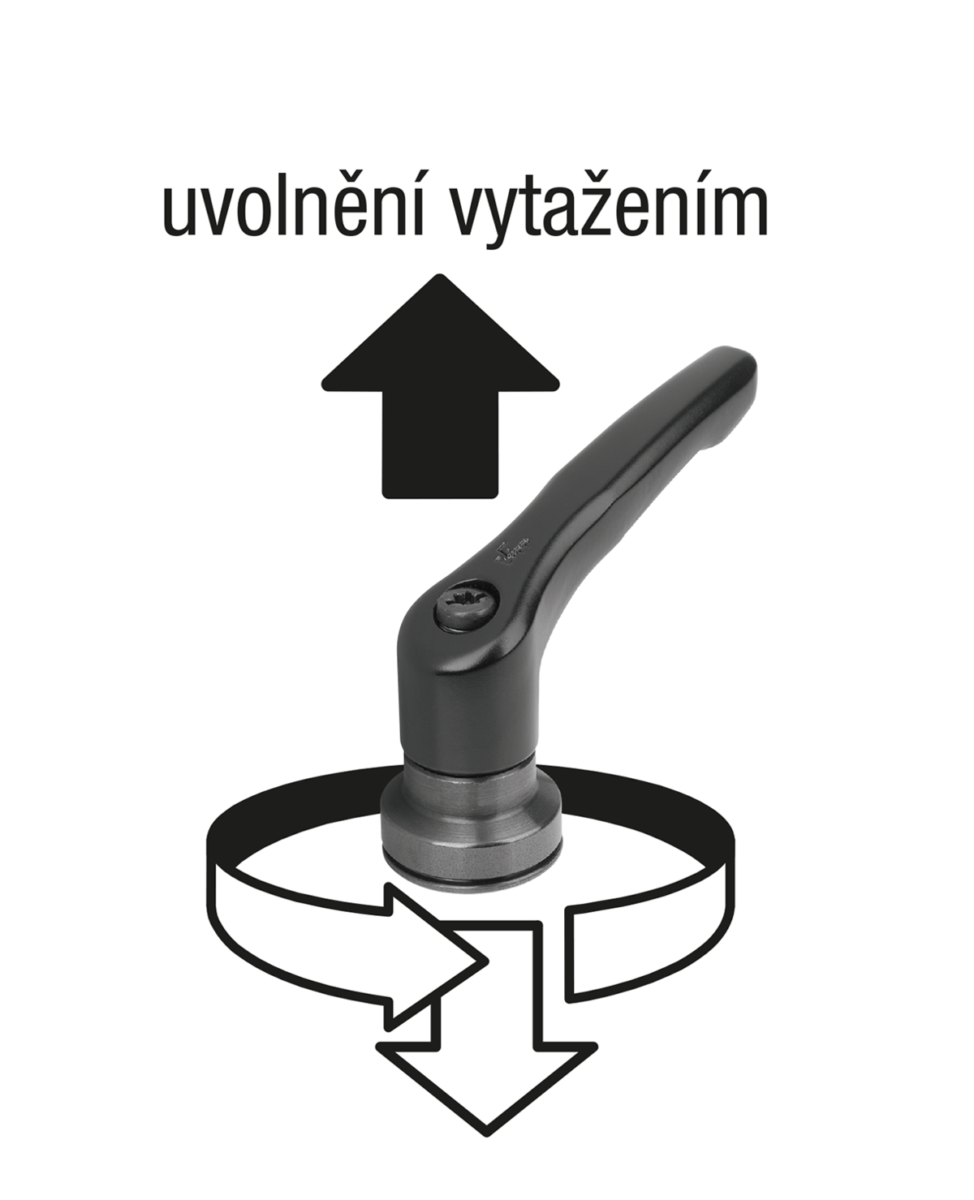

Zpùsob ovládání:Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládacího úchytu jej lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.Použití:Výroba strojů přístrojů a zařízení, oblast rehabilitace.Přednosti:Výrazné zvýšení upínacích sil při stejném utahovacím momentu.
Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností.
Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání:Další barvy a délky závitu.Odkaz na výkres:
1) Zaoblené ukončení závitu podle DIN EN ISO 4753
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list K1599 Upínací páky s vnějším závitem a zesilovačem upínací síly 475 kB

Výkresy

Upínací páky s vnějším závitem a zesilovačem upínací síly

Výběr/filtr zboží

Objednací čísloBarva
základního
tělesa
Povrch
základního
tělesa
XD2

HH2H3H4AA1BLCADPřís.CenaObjednat
K1599.2081X10černá sametově matnápotaženo umělou hmotouM82538,527,752,655,66577,51010 465,89 CZK
K1599.2081X20černá sametově matnápotaženo umělou hmotouM82538,527,752,655,66577,51020 465,89 CZK
K1599.2081X30černá sametově matnápotaženo umělou hmotouM82538,527,752,655,66577,51030 465,89 CZK
K1599.2081X40černá sametově matnápotaženo umělou hmotouM82538,527,752,655,66577,51040 473,62 CZK
K1599.3101X15černá sametově matnápotaženo umělou hmotouM10304733,964,468,6809511,215 485,63 CZK
K1599.3101X30černá sametově matnápotaženo umělou hmotouM10304733,964,468,6809511,230 485,63 CZK
K1599.3101X40černá sametově matnápotaženo umělou hmotouM10304733,964,468,6809511,240 494,78 CZK
K1599.3101X50černá sametově matnápotaženo umělou hmotouM10304733,964,468,6809511,250 494,78 CZK
K1599.4101X20černá sametově matnápotaženo umělou hmotouM103053,137,272,877,39511013,220 525,38 CZK
K1599.4101X30černá sametově matnápotaženo umělou hmotouM103053,137,272,877,39511013,230 525,38 CZK
K1599.4101X40černá sametově matnápotaženo umělou hmotouM103053,137,272,877,39511013,240 546,83 CZK
K1599.4101X50černá sametově matnápotaženo umělou hmotouM103053,137,272,877,39511013,250 546,83 CZK
K1599.5121X20černá sametově matnápotaženo umělou hmotouM123559,141,98387,5110127,515,420 604,60 CZK
K1599.5121X30černá sametově matnápotaženo umělou hmotouM123559,141,98387,5110127,515,430 604,60 CZK
K1599.5121X40černá sametově matnápotaženo umělou hmotouM123559,141,98387,5110127,515,440 638,64 CZK
K1599.5121X50černá sametově matnápotaženo umělou hmotouM123559,141,98387,5110127,515,450 638,64 CZK
K1599.2082X10čistě oranžová RAL 2004potaženo umělou hmotouM82538,527,752,655,66577,51010 465,89 CZK
K1599.2082X20čistě oranžová RAL 2004potaženo umělou hmotouM82538,527,752,655,66577,51020 465,89 CZK
K1599.2082X30čistě oranžová RAL 2004potaženo umělou hmotouM82538,527,752,655,66577,51030 465,89 CZK
K1599.2082X40čistě oranžová RAL 2004potaženo umělou hmotouM82538,527,752,655,66577,51040 473,62 CZK
K1599.3102X15čistě oranžová RAL 2004potaženo umělou hmotouM10304733,964,468,6809511,215 485,63 CZK
K1599.3102X30čistě oranžová RAL 2004potaženo umělou hmotouM10304733,964,468,6809511,230 485,63 CZK
K1599.3102X40čistě oranžová RAL 2004potaženo umělou hmotouM10304733,964,468,6809511,240 494,78 CZK
K1599.3102X50čistě oranžová RAL 2004potaženo umělou hmotouM10304733,964,468,6809511,250 494,78 CZK
K1599.4102X20čistě oranžová RAL 2004potaženo umělou hmotouM103053,137,272,877,39511013,220 525,38 CZK
K1599.4102X30čistě oranžová RAL 2004potaženo umělou hmotouM103053,137,272,877,39511013,230 525,38 CZK
K1599.4102X40čistě oranžová RAL 2004potaženo umělou hmotouM103053,137,272,877,39511013,240 546,83 CZK
K1599.4102X50čistě oranžová RAL 2004potaženo umělou hmotouM103053,137,272,877,39511013,250 546,83 CZK
K1599.5122X20čistě oranžová RAL 2004potaženo umělou hmotouM123559,141,98387,5110127,515,420 604,60 CZK
K1599.5122X30čistě oranžová RAL 2004potaženo umělou hmotouM123559,141,98387,5110127,515,430 604,60 CZK
K1599.5122X40čistě oranžová RAL 2004potaženo umělou hmotouM123559,141,98387,5110127,515,440 638,64 CZK
K1599.5122X50čistě oranžová RAL 2004potaženo umělou hmotouM123559,141,98387,5110127,515,450 638,64 CZK
K1599.20827X10rubínově červená RAL 3003potaženo umělou hmotouM82538,527,752,655,66577,51010 465,89 CZK
K1599.20827X20rubínově červená RAL 3003potaženo umělou hmotouM82538,527,752,655,66577,51020 465,89 CZK
K1599.20827X30rubínově červená RAL 3003potaženo umělou hmotouM82538,527,752,655,66577,51030 465,89 CZK
K1599.20827X40rubínově červená RAL 3003potaženo umělou hmotouM82538,527,752,655,66577,51040 473,62 CZK
K1599.31027X15rubínově červená RAL 3003potaženo umělou hmotouM10304733,964,468,6809511,215 485,63 CZK
K1599.31027X30rubínově červená RAL 3003potaženo umělou hmotouM10304733,964,468,6809511,230 485,63 CZK
K1599.31027X40rubínově červená RAL 3003potaženo umělou hmotouM10304733,964,468,6809511,240 494,78 CZK
K1599.31027X50rubínově červená RAL 3003potaženo umělou hmotouM10304733,964,468,6809511,250 494,78 CZK
K1599.41027X20rubínově červená RAL 3003potaženo umělou hmotouM103053,137,272,877,39511013,220 525,38 CZK
K1599.41027X30rubínově červená RAL 3003potaženo umělou hmotouM103053,137,272,877,39511013,230 525,38 CZK
K1599.41027X40rubínově červená RAL 3003potaženo umělou hmotouM103053,137,272,877,39511013,240 546,83 CZK
K1599.41027X50rubínově červená RAL 3003potaženo umělou hmotouM103053,137,272,877,39511013,250 546,83 CZK
K1599.51227X20rubínově červená RAL 3003potaženo umělou hmotouM123559,141,98387,5110127,515,420 604,60 CZK
K1599.51227X30rubínově červená RAL 3003potaženo umělou hmotouM123559,141,98387,5110127,515,430 604,60 CZK
K1599.51227X40rubínově červená RAL 3003potaženo umělou hmotouM123559,141,98387,5110127,515,440 638,64 CZK
K1599.51227X50rubínově červená RAL 3003potaženo umělou hmotouM123559,141,98387,5110127,515,450 638,64 CZK
K1599.2083X10kovově stříbrnápotaženo umělou hmotouM82538,527,752,655,66577,51010 465,89 CZK
K1599.2083X20kovově stříbrnápotaženo umělou hmotouM82538,527,752,655,66577,51020 465,89 CZK
K1599.2083X30kovově stříbrnápotaženo umělou hmotouM82538,527,752,655,66577,51030 465,89 CZK
K1599.2083X40kovově stříbrnápotaženo umělou hmotouM82538,527,752,655,66577,51040 473,62 CZK
K1599.3103X15kovově stříbrnápotaženo umělou hmotouM10304733,964,468,6809511,215 485,63 CZK
K1599.3103X30kovově stříbrnápotaženo umělou hmotouM10304733,964,468,6809511,230 485,63 CZK
K1599.3103X40kovově stříbrnápotaženo umělou hmotouM10304733,964,468,6809511,240 494,78 CZK
K1599.3103X50kovově stříbrnápotaženo umělou hmotouM10304733,964,468,6809511,250 494,78 CZK
K1599.4103X20kovově stříbrnápotaženo umělou hmotouM103053,137,272,877,39511013,220 525,38 CZK
K1599.4103X30kovově stříbrnápotaženo umělou hmotouM103053,137,272,877,39511013,230 525,38 CZK
K1599.4103X40kovově stříbrnápotaženo umělou hmotouM103053,137,272,877,39511013,240 546,83 CZK
K1599.4103X50kovově stříbrnápotaženo umělou hmotouM103053,137,272,877,39511013,250 546,83 CZK
K1599.5123X20kovově stříbrnápotaženo umělou hmotouM123559,141,98387,5110127,515,420 604,60 CZK
K1599.5123X30kovově stříbrnápotaženo umělou hmotouM123559,141,98387,5110127,515,430 604,60 CZK
K1599.5123X40kovově stříbrnápotaženo umělou hmotouM123559,141,98387,5110127,515,440 638,64 CZK
K1599.5123X50kovově stříbrnápotaženo umělou hmotouM123559,141,98387,5110127,515,450 638,64 CZK
K1599.2086X10stříbrnáchromováno do vysokého leskuM82538,527,752,655,66577,51010 465,89 CZK
K1599.2086X20stříbrnáchromováno do vysokého leskuM82538,527,752,655,66577,51020 465,89 CZK
K1599.2086X30stříbrnáchromováno do vysokého leskuM82538,527,752,655,66577,51030 465,89 CZK
K1599.2086X40stříbrnáchromováno do vysokého leskuM82538,527,752,655,66577,51040 473,62 CZK
K1599.3106X15stříbrnáchromováno do vysokého leskuM10304733,964,468,6809511,215 485,63 CZK
K1599.3106X30stříbrnáchromováno do vysokého leskuM10304733,964,468,6809511,230 485,63 CZK
K1599.3106X40stříbrnáchromováno do vysokého leskuM10304733,964,468,6809511,240 494,78 CZK
K1599.3106X50stříbrnáchromováno do vysokého leskuM10304733,964,468,6809511,250 494,78 CZK
K1599.4106X20stříbrnáchromováno do vysokého leskuM103053,137,272,877,39511013,220 525,38 CZK
K1599.4106X30stříbrnáchromováno do vysokého leskuM103053,137,272,877,39511013,230 525,38 CZK
K1599.4106X40stříbrnáchromováno do vysokého leskuM103053,137,272,877,39511013,240 546,83 CZK
K1599.4106X50stříbrnáchromováno do vysokého leskuM103053,137,272,877,39511013,250 546,83 CZK
K1599.5126X20stříbrnáchromováno do vysokého leskuM123559,141,98387,5110127,515,420 604,60 CZK
K1599.5126X30stříbrnáchromováno do vysokého leskuM123559,141,98387,5110127,515,430 604,60 CZK
K1599.5126X40stříbrnáchromováno do vysokého leskuM123559,141,98387,5110127,515,440 638,64 CZK
K1599.5126X50stříbrnáchromováno do vysokého leskuM123559,141,98387,5110127,515,450 638,64 CZK
