K1316

Svěrací páky s vnitřním závitem a nákružkem pro těsnicí podložku...

zpět

Produkty
- Ovládací prvky | normované díly
  - Svěrací, upínací a excentrické páky
    - Svěrací páky

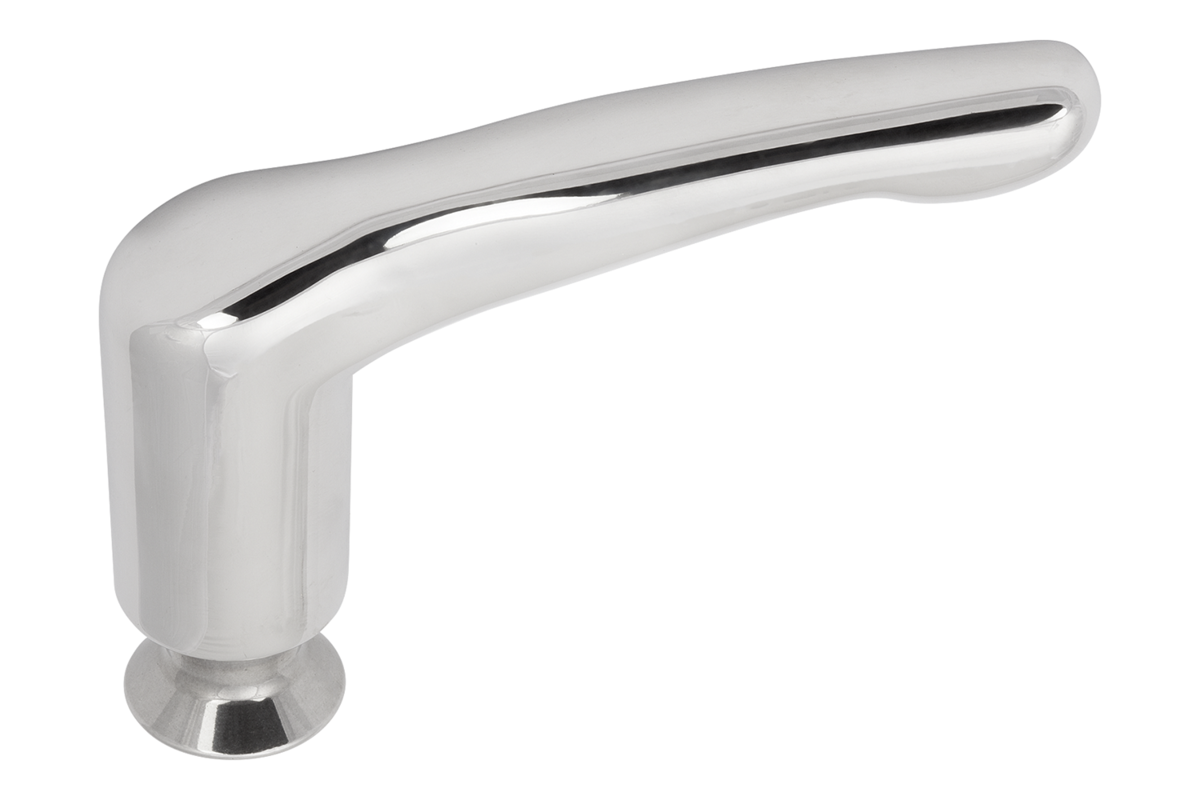

      - Svěrací páky s vnitřním závitem a nákružkem pro těsnicí podložku a podložku Hygienic USIT® Freudenberg Process Seals

Popis zboží/obrázky produktu

PopisMateriál:Ocelové díly, nerezová ocel 1.4404.
Těsnění dříku 70 EPDM 295.Provedení: Leštěno do vysokého lesku.Upozornění:

Svěrací páky určené pro hygienické prostředí. Díky zcela uzavřenému úchytu a těsnění dříku je vyloučena kontaminace uvnitř páky. Navíc je šroubový nástavec opatřen kuželovým nákružkem, aby místo zašroubování mohlo být bezpečně hygienicky utěsněno těsnicí a vymezovací podložkou Hygienic USIT^®.

Díky velmi nízké hloubce drsnosti méně než Ra 0,8 µm na povrchu nepřilnou téměř žádné částečky nečistot. Prostřednictvím povrchu vyleštěného do vysokého lesku je zaručeno snadné čištění.

Páka je v klidovém stavu volně otočná. Její náhodné otevření je vyloučeno. Při montáži na vibrující díly je ozubení chráněno před zvýšeným opotřebením.

Na vyžádání:Jiné hloubky závitů, palcový závit.Příslušenství:

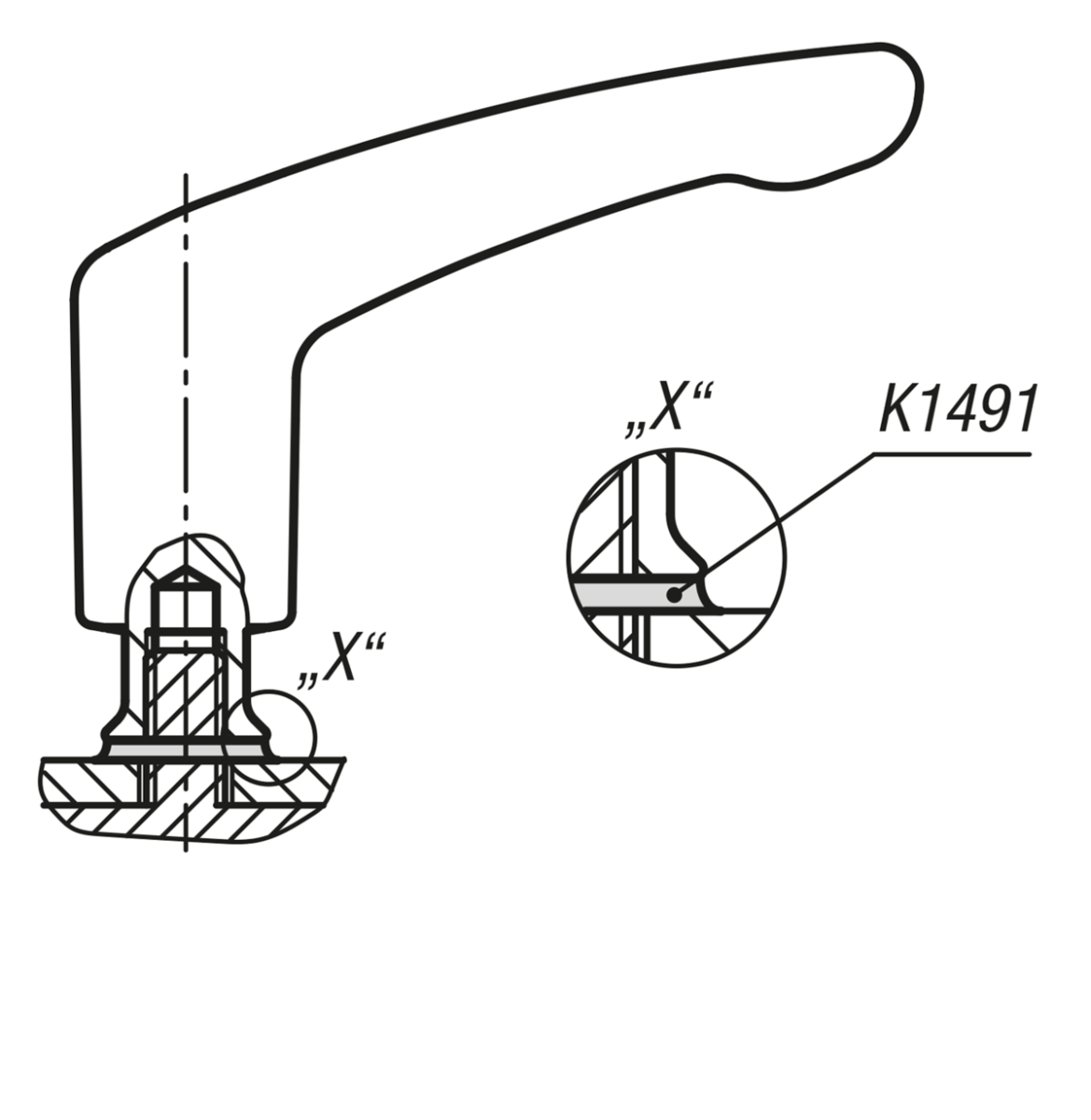

Těsnicí podložka a podložka Hygienic USIT^® K1491.

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1316 Svěrací páky s vnitřním závitem a nákružkempro těsnicí podložku a podložku Hygienic USIT® Freudenberg Process Seals

268 kB

Technické pokyny pro Hygienic USIT ®

207 kB

DGUV Test Certificate

221 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	Cena
K1316.106	M6	10	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	901,76 CZK
K1316.206	M6	10	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	932,93 CZK
K1316.208	M8	14	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	949,52 CZK
K1316.308	M8	12	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1 075,65 CZK
K1316.310	M10	15	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1 091,95 CZK
K1316.312	M12	19	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	1 108,25 CZK
