Popis zboží/obrázky produktu |
|
|

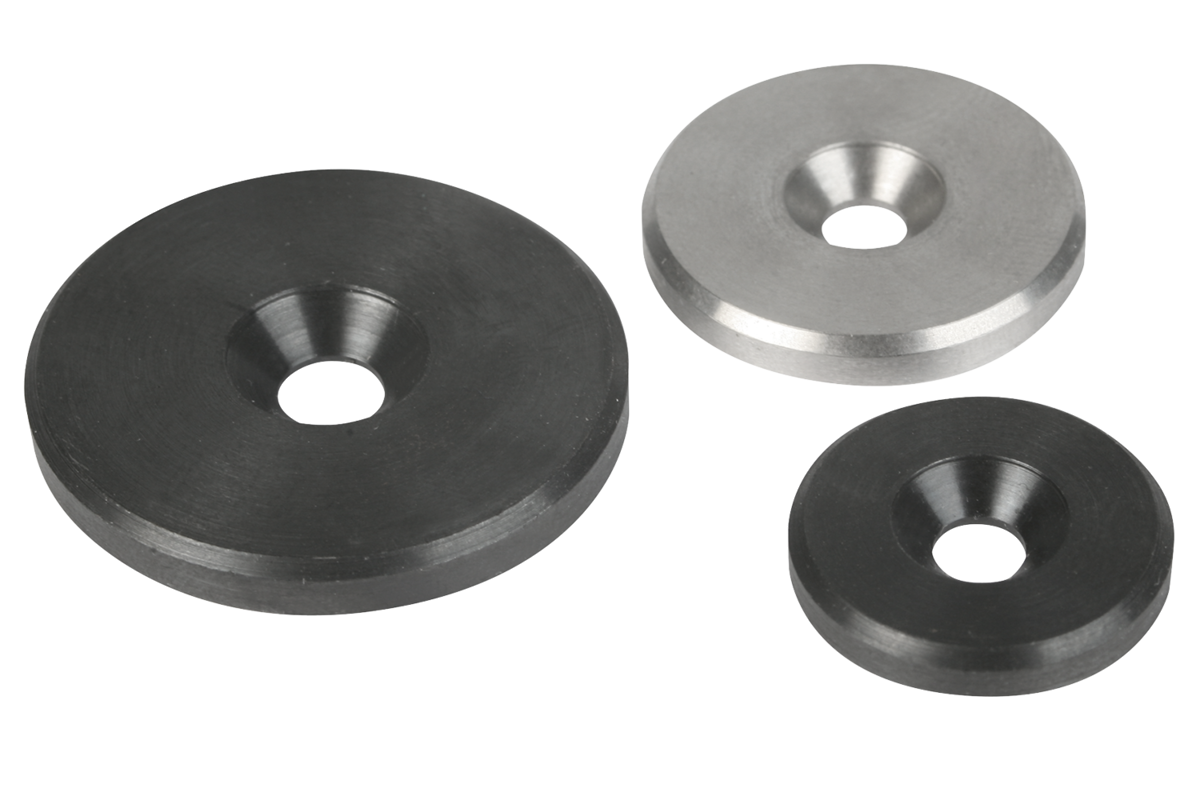

PopisMateriál:Ocel.
Nerezová ocel 1.4305. Provedení: Ocel brynýrovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Podložky se používají společně se zápustným šroubem DIN EN ISO 2009 nebo DIN EN ISO 10642 na čelní ploše konců hřídelů pro axiální upevnění a zajištění ovládacích kol a klik s drážkou pro zalícovanou pružinu.
Podložky lze používat u kol pro ruční ovládání K0671, K0160, K0161, K0162, K0163, K0164, K0165.

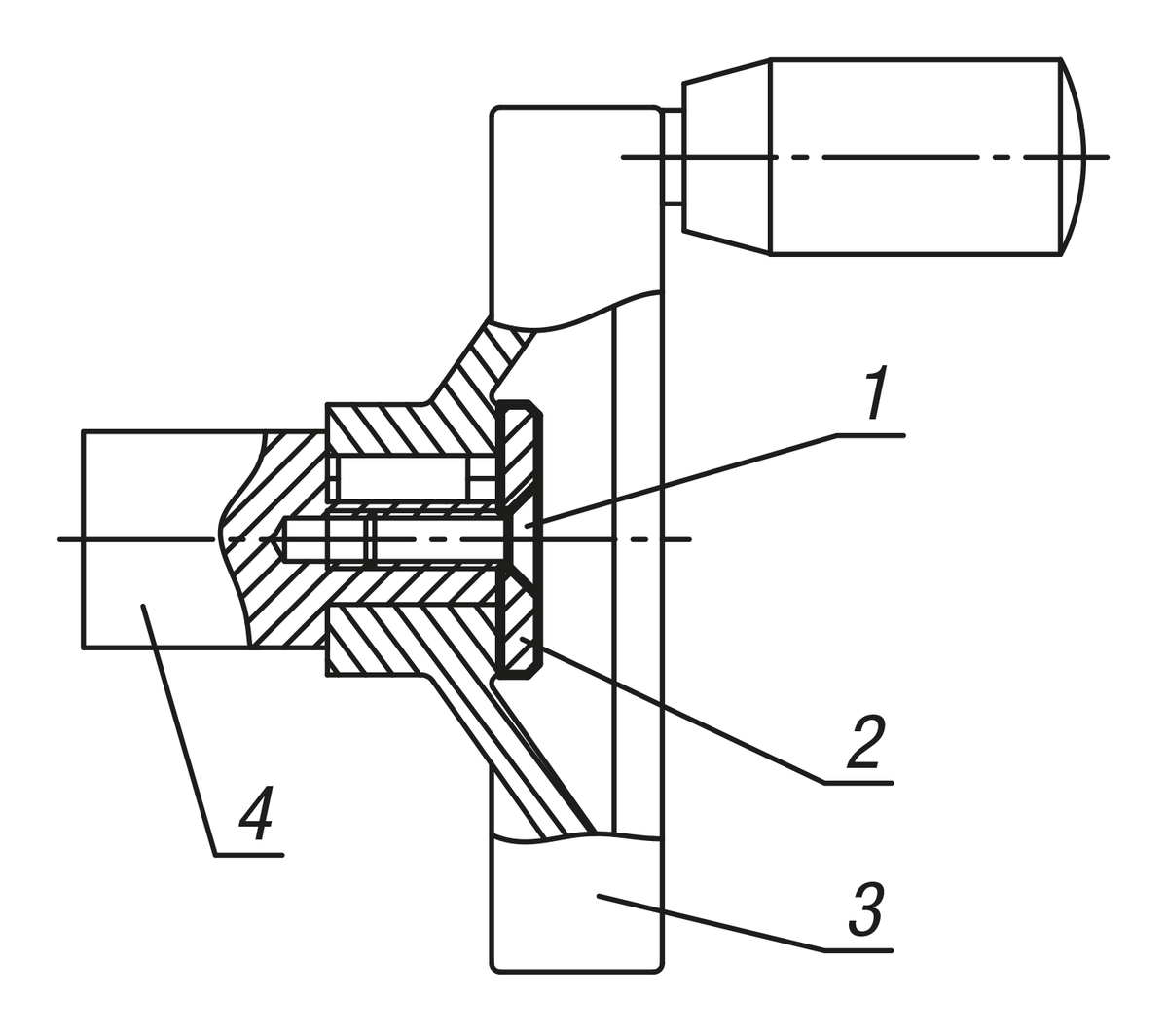

Podložky z oceli lze používat jako protikus magnetů.Odkaz na výkres:D3 = pro zápustný šroub ISO 2009 a ISO 10642
1) Zápustný šroub ISO 2009 a ISO 10642
2) Podložka
3) Ovládací kolo
4) Hřídel StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Materiál
základní
těleso | D1 | D2 | D3 | H | G | CAD | Přís. | Cena | Objednat |
|---|
| K0173.00310 | ocel | 3,2 | 10 | 6 | 2 | M3 |  | | 22,31 CZK | | | K0173.00313 | ocel | 3,2 | 13 | 6 | 2 | M3 | | | 22,31 CZK | | | K0173.00416 | ocel | 4,3 | 16 | 8,4 | 3 | M4 | | | 22,31 CZK | | | K0173.00420 | ocel | 4,3 | 20 | 8,4 | 3 | M4 | | | 23,74 CZK | | | K0173.00520 | ocel | 5,3 | 20 | 10 | 3,5 | M5 | | | 26,31 CZK | | | K0173.00522 | ocel | 5,3 | 22 | 10 | 3,5 | M5 | | | 26,31 CZK | | | K0173.00525 | ocel | 5,3 | 25 | 10 | 3,5 | M5 | | | 31,46 CZK | | | K0173.00528 | ocel | 5,3 | 28 | 10 | 3,5 | M5 | | | 34,89 CZK | | | K0173.00630 | ocel | 6,4 | 30 | 12 | 4 | M6 | | | 43,19 CZK | | | K0173.00632 | ocel | 6,4 | 32 | 12 | 4 | M6 | | | 43,19 CZK | | | K0173.00636 | ocel | 6,4 | 36 | 12 | 4 | M6 | | | 52,34 CZK | | | K0173.00640 | ocel | 6,4 | 40 | 12 | 5 | M6 | | | 64,92 CZK | | | K0173.00645 | ocel | 6,4 | 45 | 12 | 6 | M6 | | | 80,08 CZK | | | K0173.00652 | ocel | 6,4 | 52 | 12 | 6 | M6 | | | 113,83 CZK | | | K0173.10310 | nerezová ocel | 3,2 | 10 | 6 | 2 | M3 | | | 28,60 CZK | | | K0173.10313 | nerezová ocel | 3,2 | 13 | 6 | 2 | M3 | | | 32,60 CZK | | | K0173.10416 | nerezová ocel | 4,3 | 16 | 8,4 | 3 | M4 | | | 34,89 CZK | | | K0173.10420 | nerezová ocel | 4,3 | 20 | 8,4 | 3 | M4 | | | 40,61 CZK | | | K0173.10520 | nerezová ocel | 5,3 | 20 | 10 | 3,5 | M5 | | | 47,48 CZK | | | K0173.10522 | nerezová ocel | 5,3 | 22 | 10 | 3,5 | M5 | | | 47,48 CZK | | | K0173.10525 | nerezová ocel | 5,3 | 25 | 10 | 3,5 | M5 | | | 52,05 CZK | | | K0173.10528 | nerezová ocel | 5,3 | 28 | 10 | 3,5 | M5 | | | 56,34 CZK | | | K0173.10630 | nerezová ocel | 6,4 | 30 | 12 | 4 | M6 | | | 67,21 CZK | | | K0173.10632 | nerezová ocel | 6,4 | 32 | 12 | 4 | M6 | | | 67,21 CZK | | | K0173.10636 | nerezová ocel | 6,4 | 36 | 12 | 4 | M6 | | | 72,64 CZK | | | K0173.10640 | nerezová ocel | 6,4 | 40 | 12 | 5 | M6 | | | 80,65 CZK | | | K0173.10645 | nerezová ocel | 6,4 | 45 | 12 | 6 | M6 | | | 102,10 CZK | | | K0173.10652 | nerezová ocel | 6,4 | 52 | 12 | 6 | M6 | | | 121,84 CZK | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
