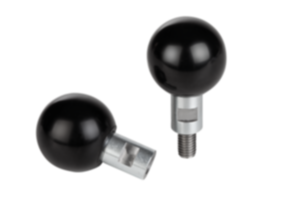

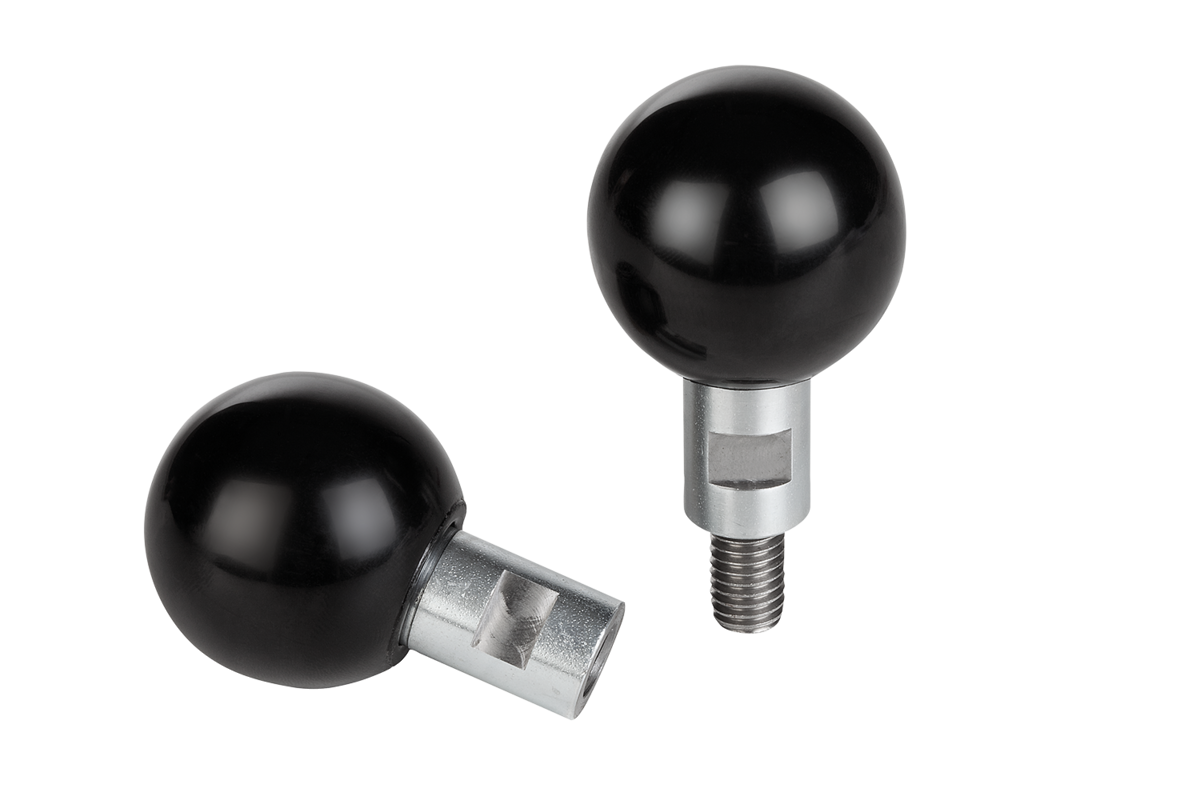

K0726Kulové rukojeti otočné |
zpět |
|
|
PopisMateriál:Kulička Duroplast PF 31.
Pouzdro a čep z oceli nebo nerezu 1.4305.Provedení: Kulička černá, lesklá. Ocel, modře pasivovaná. Nerezová ocel, bez povrchové úpravy.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

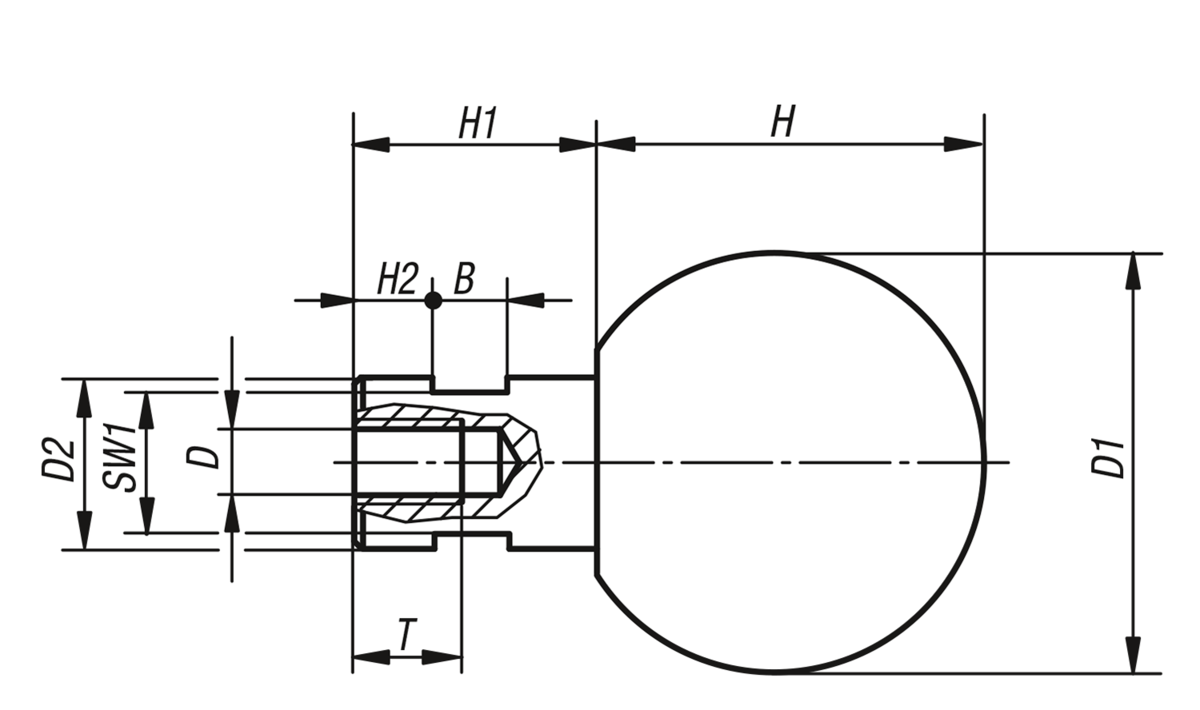

Výkresy (celkový přehled) |
Úchytky s projmutou rukojetí, otočné, s vnitřním závitem |
více informací |
Objednací číslo | Materiál komponenty | B | D | D1 | D2 | H | H1 | H2 | SW1 | T | CAD | Přís. | Cena | Objednat |
---|
K0726.060 | ocel | 5 | M6 | 25 | 10 | 22,5 | 15 | 5 | 8 | 12,5 |  | | 127,84 CZK | | K0726.080 | ocel | 6 | M8 | 32 | 13 | 29,5 | 19 | 6 | 10 | 15 |  | | 150,72 CZK | | K0726.100 | ocel | 8 | M10 | 40 | 16 | 37 | 24 | 8 | 13 | 19 |  | | 173,32 CZK | | K0726.120 | ocel | 10 | M12 | 50 | 20 | 47 | 31 | 12 | 17 | 21,5 |  | | 251,68 CZK | | K0726.1060 | nerezová ocel | 5 | M6 | 25 | 10 | 22,5 | 15 | 5 | 8 | 12,5 |  | | 181,90 CZK | | K0726.1080 | nerezová ocel | 6 | M8 | 32 | 13 | 29,5 | 19 | 6 | 10 | 15 |  | | 219,93 CZK | | K0726.1100 | nerezová ocel | 8 | M10 | 40 | 16 | 37 | 24 | 8 | 13 | 19 |  | | 292,86 CZK | | K0726.1120 | nerezová ocel | 10 | M12 | 50 | 20 | 47 | 31 | 12 | 17 | 21,5 |  | | 366,65 CZK | |
|
Objednací číslo | Materiál komponenty | B | D | D1 | D2 | H | H1 | H2 | L | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
---|
K0726.061 | ocel | 5 | M6 | 25 | 10 | 22,5 | 15 | 5 | 11 | 8 | 3 |  | | 129,84 CZK | | K0726.081 | ocel | 6 | M8 | 32 | 13 | 29,5 | 19 | 6 | 13 | 10 | 4 |  | | 153,87 CZK | | K0726.101 | ocel | 8 | M10 | 40 | 16 | 37 | 24 | 8 | 14 | 13 | 5 |  | | 174,75 CZK | | K0726.121 | ocel | 10 | M12 | 50 | 20 | 47 | 31 | 12 | 21 | 17 | 6 |  | | 267,41 CZK | | K0726.1061 | nerezová ocel | 5 | M6 | 25 | 10 | 22,5 | 15 | 5 | 11 | 8 | 3 |  | | 196,48 CZK | | K0726.1081 | nerezová ocel | 6 | M8 | 32 | 13 | 29,5 | 19 | 6 | 13 | 10 | 4 |  | | 228,80 CZK | | K0726.1101 | nerezová ocel | 8 | M10 | 40 | 16 | 37 | 24 | 8 | 14 | 13 | 5 |  | | 297,73 CZK | | K0726.1121 | nerezová ocel | 10 | M12 | 50 | 20 | 47 | 31 | 12 | 21 | 17 | 6 |  | | 369,23 CZK | |
|
|
Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
