Materiál

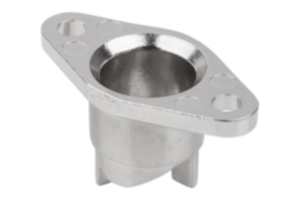

Pouzdro a ovládání ze zinkového odlitku.
Provedení
Pouzdro a ovládání pochromované.
Zobrazit více
Zobrazit méně
Popis
Materiál
Pouzdro a ovládání ze zinkového odlitku.
Provedení
Pouzdro a ovládání pochromované.
Upozornění
Třída ochrany IP65. Tato je dosažena díky přídavnému O kroužku pod ovládáním a díky plochému těsnění umístěnému na pouzdro. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu.
Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s tímto pouzdrem.
*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.
Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s tímto pouzdrem.
*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.
Odkaz na výkres

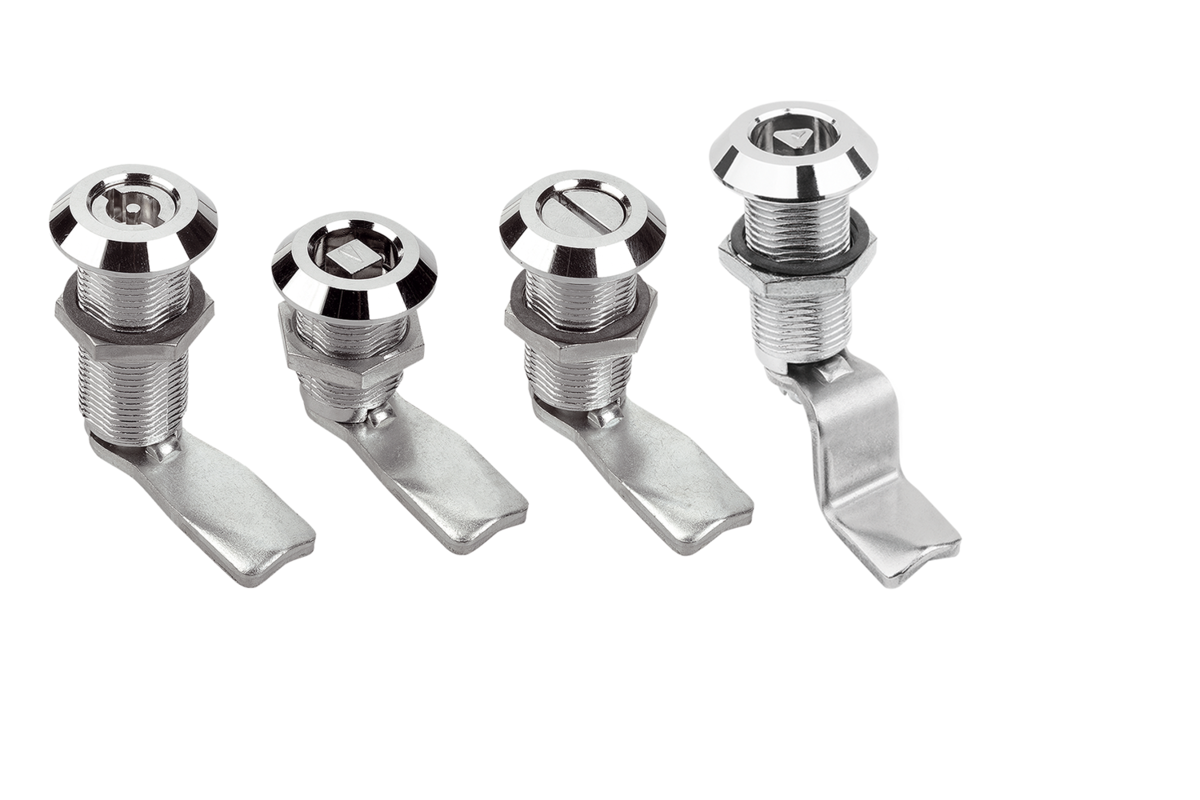

Ovládání:
a) čtyřhran 8 mm
b) drážka
c) dvojitý zub 3 mm
d) trojhran 7 mm
a) čtyřhran 8 mm
b) drážka
c) dvojitý zub 3 mm
d) trojhran 7 mm
Accessory
Nástrčkový klíč, K0535.
západky pro západkové uzávěry, z oceli K1114.
západky pro západkové uzávěry, z oceli K1114.
