Materiál
Pouzdro a matice ze zinkového odlitku.
Úchytka ve tvaru T umělá hmota PA6 GF 30.
Ploché těsnění guma.
Úchytka ve tvaru T umělá hmota PA6 GF 30.
Ploché těsnění guma.
Provedení
Pouzdro a matice pochromované.
Úchytka ve tvaru T černá.
Úchytka ve tvaru T černá.
Zobrazit více
Zobrazit méně
Popis
Materiál
Pouzdro a matice ze zinkového odlitku.
Úchytka ve tvaru T umělá hmota PA6 GF 30.
Ploché těsnění guma.
Úchytka ve tvaru T umělá hmota PA6 GF 30.
Ploché těsnění guma.
Provedení
Pouzdro a matice pochromované.
Úchytka ve tvaru T černá.
Úchytka ve tvaru T černá.
Upozornění

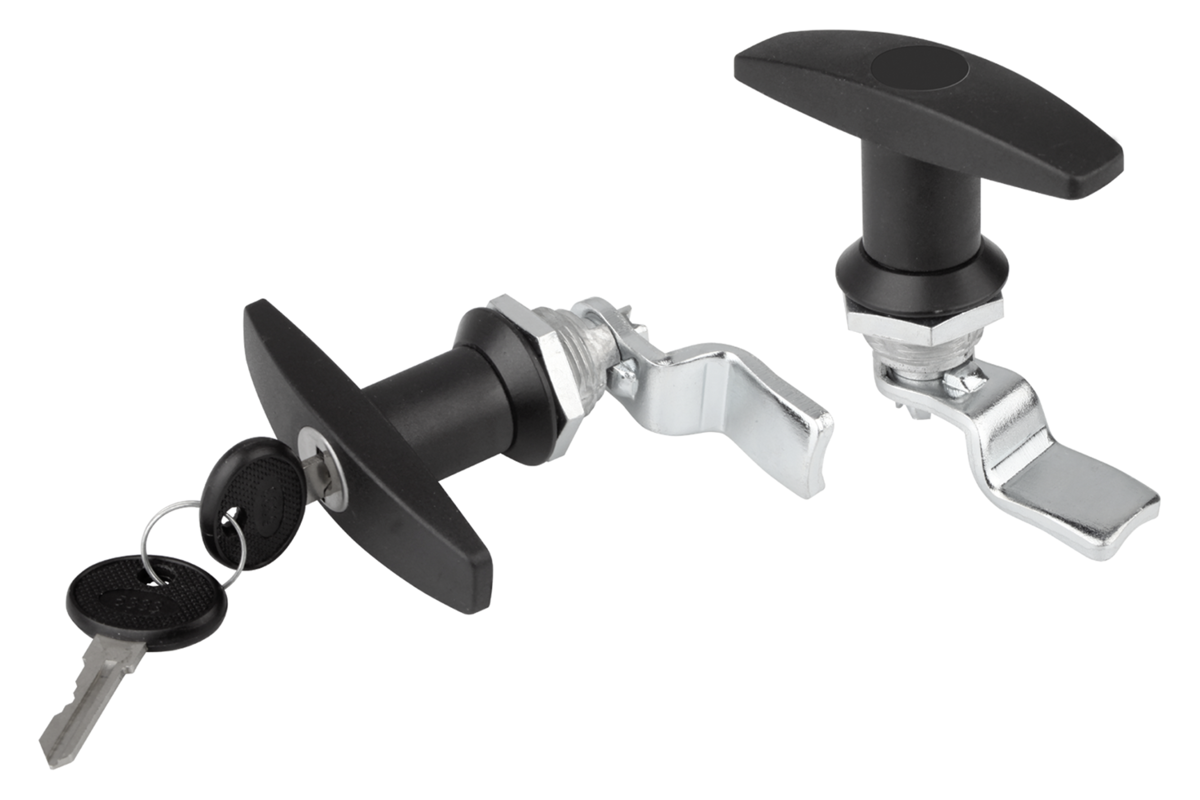

Západkové uzávěry s rukojetí tvaru T. Použitelné vpravo nebo vlevo s uzavírací dráhou 90°. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami.
Chráněno proti vodě a prachu podle IP65.
Uzamykatelné západkové uzávěry se vždy dodávají se 2 klíči. Klíč lze vytáhnout v obou polohách (otevřené a zavřené). Zamykání je provedeno tak, aby každý zámek bylo možné odemknout tím samým klíčem (Euro klíč 5333).
Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.
*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.
Chráněno proti vodě a prachu podle IP65.
Uzamykatelné západkové uzávěry se vždy dodávají se 2 klíči. Klíč lze vytáhnout v obou polohách (otevřené a zavřené). Zamykání je provedeno tak, aby každý zámek bylo možné odemknout tím samým klíčem (Euro klíč 5333).
Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.
*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.
Accessory
západky pro západkové uzávěry, z oceli K0523.
