Materiál

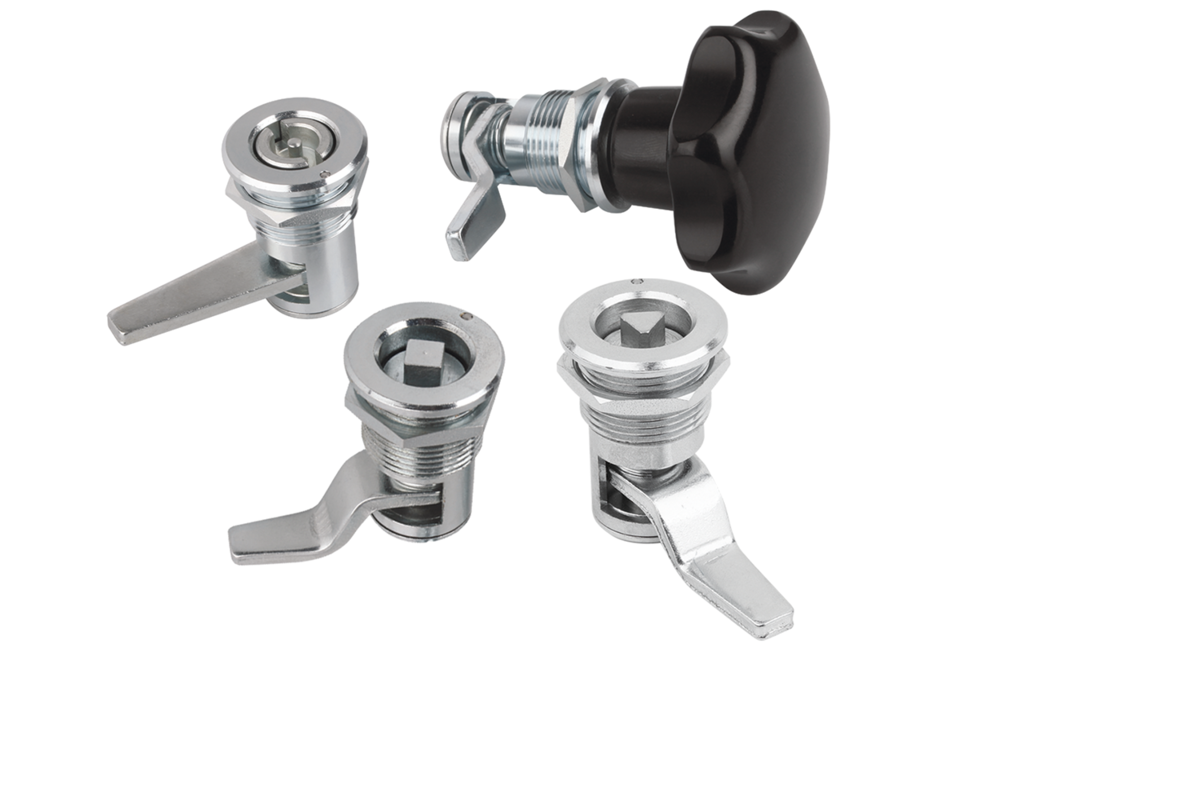

Západkové uzávěry z oceli.
Hvězdicová úchytka DIN 6336 duroplast.
Hvězdicová úchytka DIN 6336 duroplast.
Provedení
Západkový uzávěr pozinkovaný a modře pasivovaný.
Hvězdicová úchytka černá.
Hvězdicová úchytka černá.
Show more
Show less
Description
Materiál
Západkové uzávěry z oceli.
Hvězdicová úchytka DIN 6336 duroplast.
Hvězdicová úchytka DIN 6336 duroplast.
Provedení
Západkový uzávěr pozinkovaný a modře pasivovaný.
Hvězdicová úchytka černá.
Hvězdicová úchytka černá.
Upozornění
Kompresní západkové uzávěry se používají převážně u dveří a korpusů, které vyžadují vyšší přítlačný tlak těsnění. Lze je použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček.
Montáž
V otvoru Ø 25 mm je vytvořen vrub pro aretační kolík. Uzávěr se zasouvá otvorem. Pro přetažení a upevnění matice je nutné, aby západka byla v koncové poloze a uprostřed vybrání.
Funkce
Otáčením ovládání doprava se jazýček otočí o 90° do uzavírací polohy. Dalším otáčením se jazýček pomocí závitu přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Otevření uzávěru se provádí otáčením doleva. Přitom se západka v koncové poloze tvarově otevře, což i u lepivých těsnění zaručí bezpečné otevření.
Proměnná dráha utažení činí 7 mm. Rozsah sevření 9-44 mm je pokrytý 7 zahnutými západkami(rozměr A).
Dodávka je realizována kompletně smontovaná.
Proměnná dráha utažení činí 7 mm. Rozsah sevření 9-44 mm je pokrytý 7 zahnutými západkami(rozměr A).
Dodávka je realizována kompletně smontovaná.
Na vyžádání
Vodotěsné provedení z nerezové oceli A2 podle IP65.
Odkaz na výkres
1) aretační kolík
2) rámeček
Ovládání:↲a) čtyřhran 7°mm↲b) dvojitý zub 3°mm↲c) dvojitý zub 5°mm↲d) hvězdicový úchyt
e) trojhran 7 mm
2) rámeček
Ovládání:↲a) čtyřhran 7°mm↲b) dvojitý zub 3°mm↲c) dvojitý zub 5°mm↲d) hvězdicový úchyt
e) trojhran 7 mm
Accessory
Nástrčkový klíč K0535
