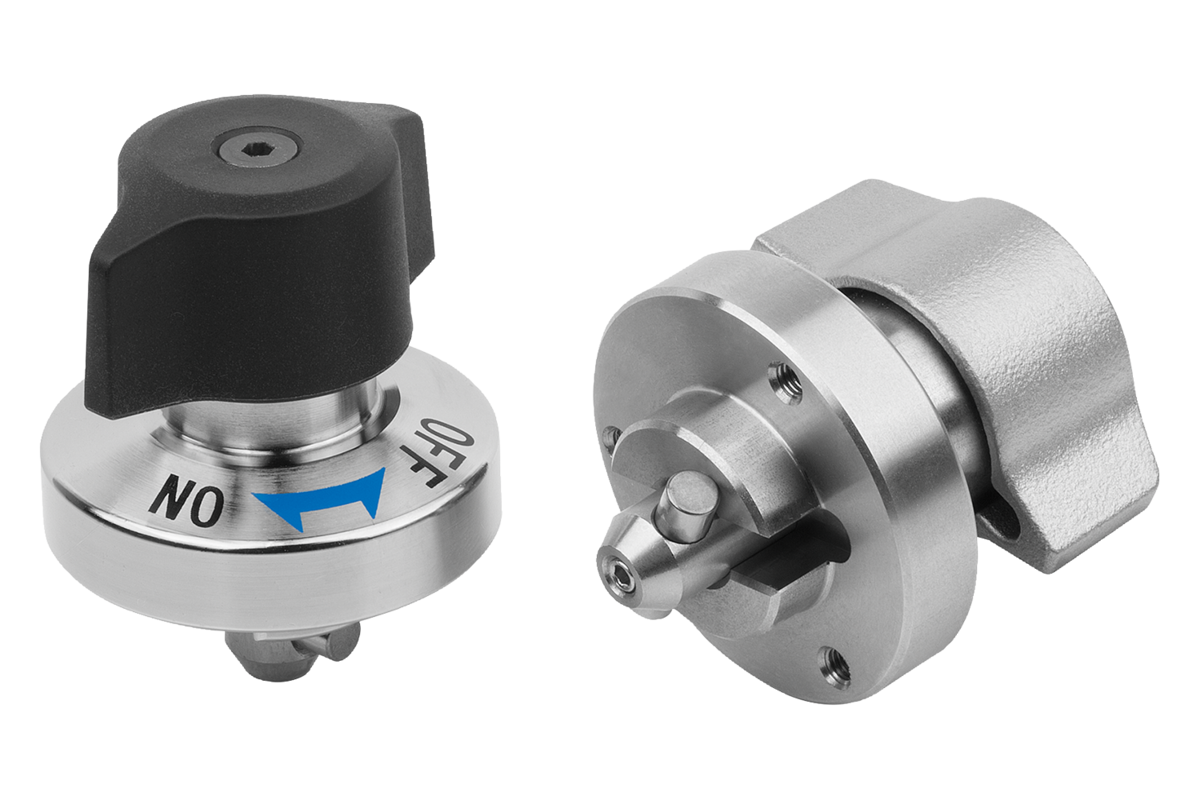

Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek.
Upínání bez použití nářadí zkracuje přípravný čas.

Pouzdro z nerezové oceli.
Čepy z oceli nebo z nerezové oceli.
Kolík z nerezové oceli.

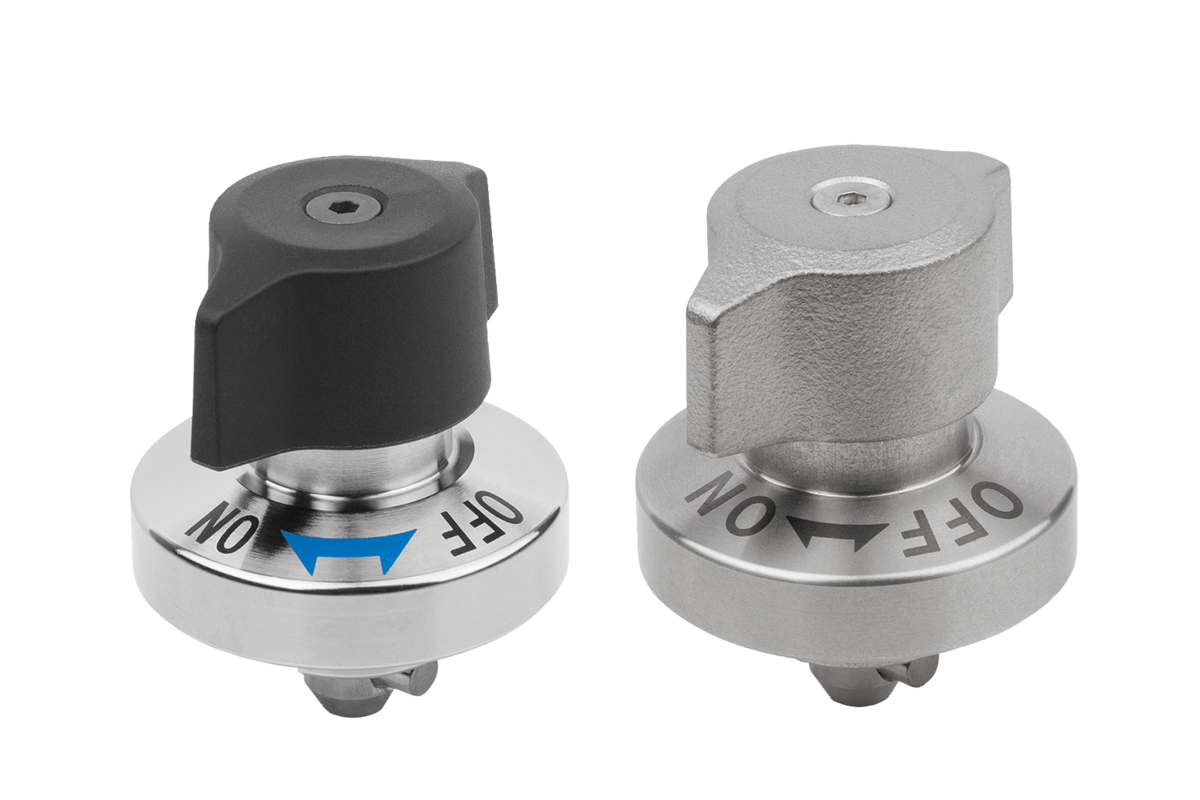

Otočná hlavice, nerezová ocel nebo termoplast PA (polyamid).

Pouzdro lesklé.
Čepy poniklované nebo bez povrchové úpravy.
Kolík, bez povrchové úpravy.
Otočná hlavice PA, vyztužená skelnými vlákny, černá.
Otočná hlavice, nerezová ocel, bez povrchové úpravy.

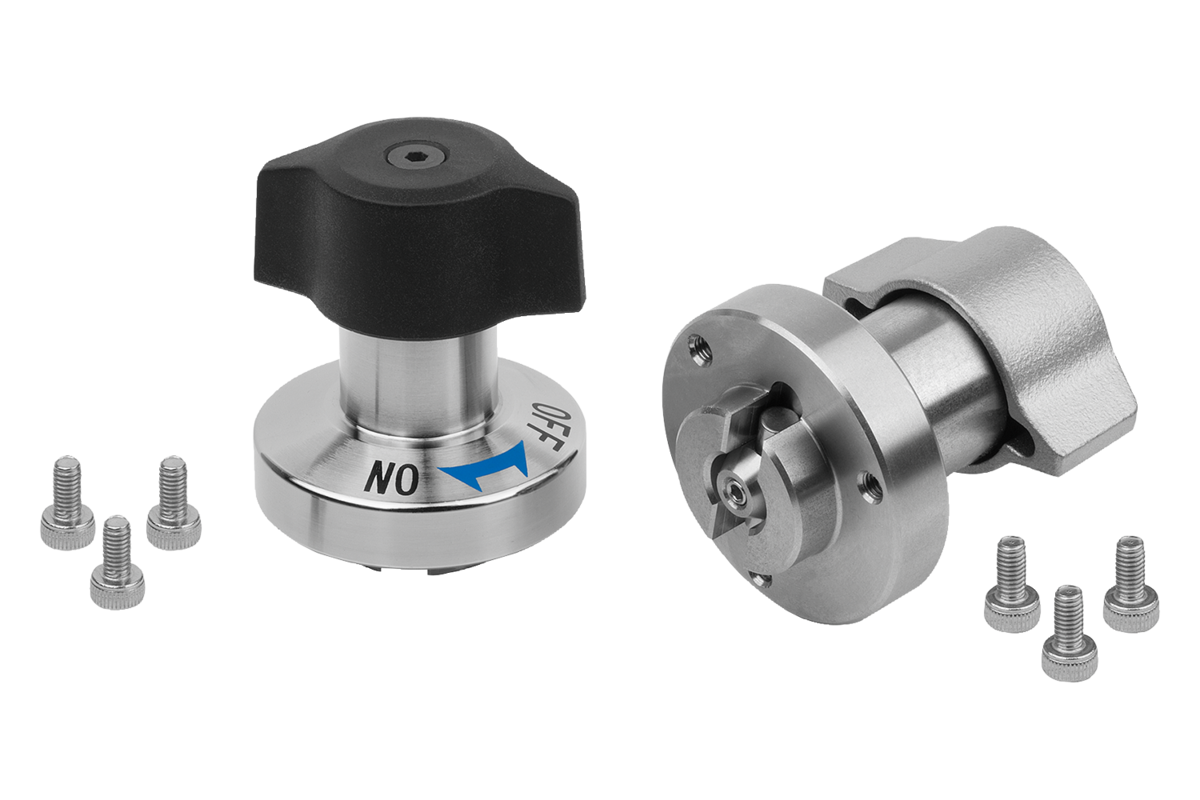

Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky.
Možnost montáže 1 pro tloušťku desky 6 mm.
Možnost montáže 2 pro tloušťku desky > 6 až 14 mm.

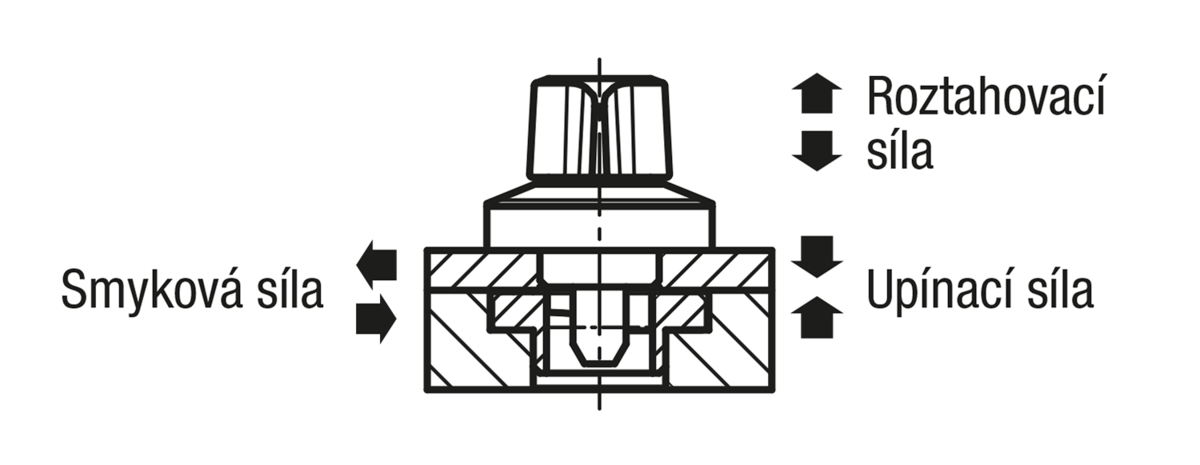

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.

Zajistěte, aby otočná hlavice byla v poloze ”OFF” a stopka zasunutá.
Otočný upínací uzávěr nasuňte nebo nasaďte na předmontovanou upínací desku.
Otočnou hlavici zatlačte dolů a otočte do polohy ”ON”.
Při úplném sevření zazní signál zaskočení.

1) Možnost montáže 1
2) Možnost montáže 2
3) Deska

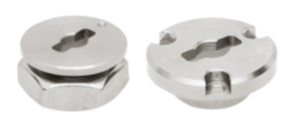

Upínací desky K1062
