Description

Materiál

Kruhová základna ze zinkové slitiny nebo z nerezové ocel 1.4305.

Tlumicí deska z elastomeru PUR (Sylomer V12).

Provedení
Kruhová základna z tlakově litého zinku, černě komaxitováno.
Základna z nerezové oceli bez povrchové úpravy.
Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od -30 °C až do +70 °C.
Upozornění

Hodnoty zatížitelnosti udané v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven. Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál optimálně docílí svých tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži, až na hodnotu tlaku 0,6 N/mm². Tlumicí deska absorbuje vibrace a zabraňuje skluzu kloubové nožky.

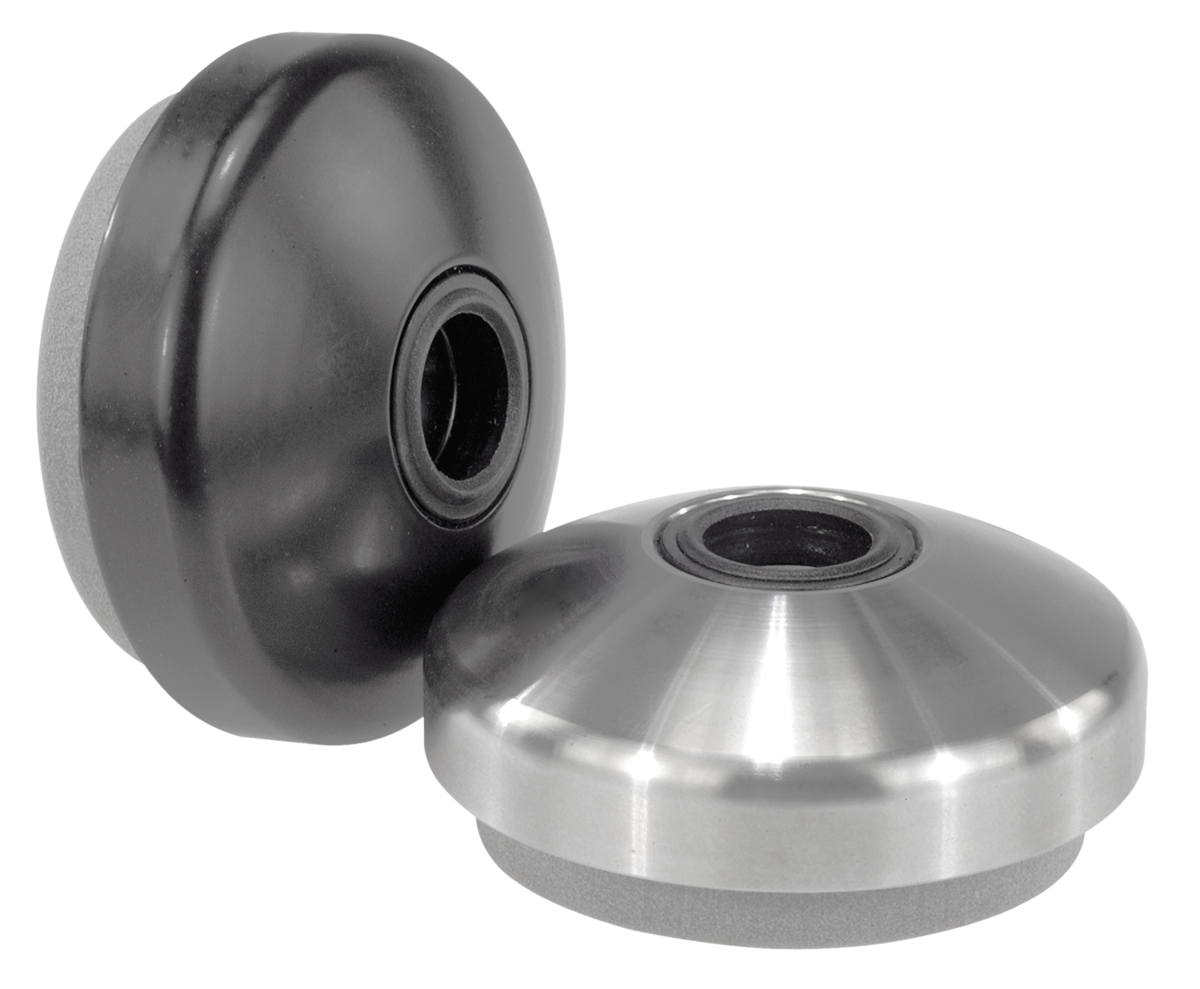

Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem.
Příslušné rektifikační šrouby viz K0421.
Příslušné kuličkové klouby viz K0422.

Odkaz na výkres
1) Tlumící destička
