Materiál
Uzávěr PC/ABS.
Pružina z nerezové oceli 1.4310.
Provedení
Uzávěr černý.
Pružina, bez povrchové úpravy.
Pružina, bez povrchové úpravy.
Zobrazit více
Zobrazit méně
Popis
Materiál
Uzávěr PC/ABS.
Pružina z nerezové oceli 1.4310.
Provedení
Uzávěr černý.
Pružina, bez povrchové úpravy.
Pružina, bez povrchové úpravy.
Upozornění
Západkové uzávěry jsou určeny pro zapuštěnou instalaci do dveří, klapek a krytů.
K dispozici ve třech různých velikostech pro různé tloušťky křídla dveří.
Vznětlivost: v seznamu uvedeno UL94-HB.
K dispozici ve třech různých velikostech pro různé tloušťky křídla dveří.
Vznětlivost: v seznamu uvedeno UL94-HB.

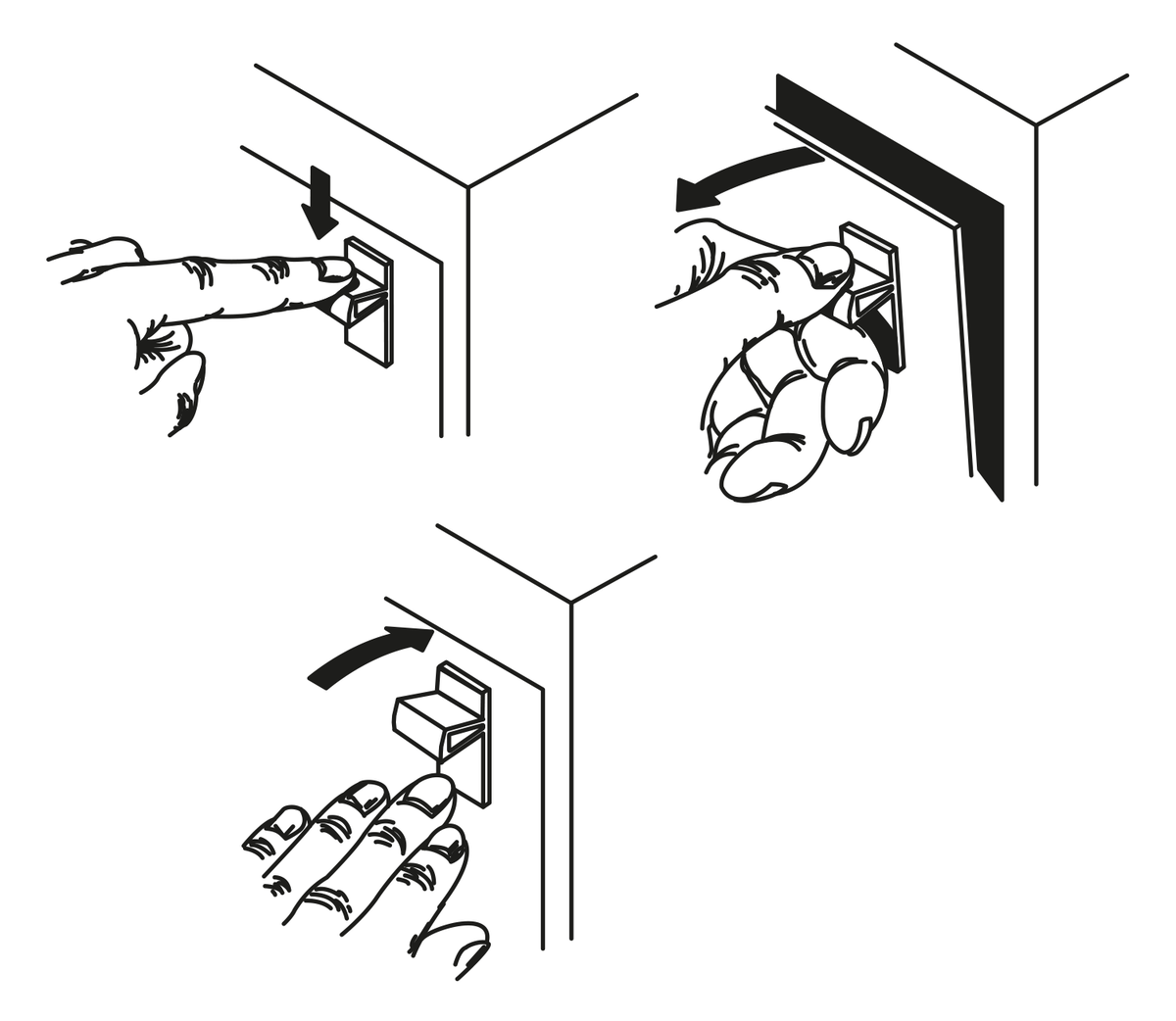

Způsob ovládání
Posunutím rukojeti se zámek uvede do otevřené polohy a dveře lze otevřít. Zamykání se automaticky zajistí přitisknutím dveří pomocí pružiny.
Použití
- Automobilový průmysl
- Lékařská technika
- Strojírenství
- Výroba přístrojů
- Průmyslové skříně
- Lékařská technika
- Strojírenství
- Výroba přístrojů
- Průmyslové skříně

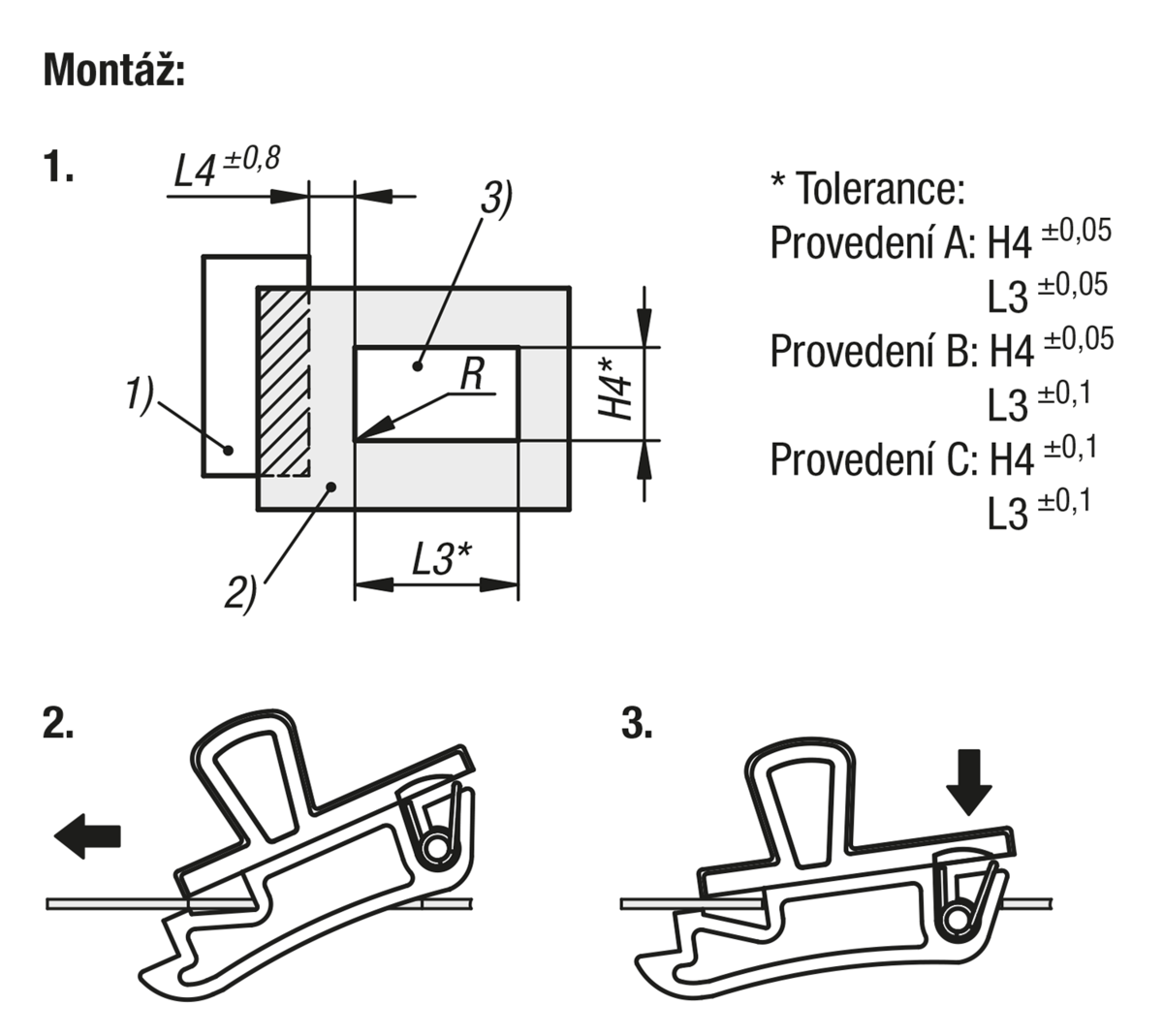

Montáž
1. Montážní výřez bez otřepů zhotovte podle náčrtku.
2. Zatlačte přední část uzávěru do výřezu a zatlačte jej dopředu.
3. Stisknutím dolů uzávěr zajistěte.
2. Zatlačte přední část uzávěru do výřezu a zatlačte jej dopředu.
3. Stisknutím dolů uzávěr zajistěte.
Odkaz na výkres
1) Rám
2) Křídlo dveří
3) Montážní výřez
4) Směr ovládání
5) Uzávěr
6) Pružina
2) Křídlo dveří
3) Montážní výřez
4) Směr ovládání
5) Uzávěr
6) Pružina
Důležité upozornění ke stahování modelů CAD
Chcete-li si stáhnout naše modely CAD, musíte se nejprve přihlásit. Nemáte-li ještě účet, zaregistrujte se prosím na "Moje konto" (pravá strana obrazovky) a postupujte dle pokynů.
